| ブランド名: | JCDRILL |
| モデル番号: | JC843 |
| MOQ: | 1 Set |
| 価格: | 交渉可能 |
| 支払条件: | L/C,T/T,D/A,D/P,Western Union |
| 供給能力: | 20Sets Per Month |
>>製品の説明
JC843は、中程度の深度プロジェクトでの精密掘削のために設計されており、堅牢なパワーと高度な飼料技術を組み合わせて、安定した効率的な穴の形成を実現しています。 φ90と115mmの間の最大21メートルの深さと穴の直径の掘削用に設計されているため、中程度の岩石状態で一貫した性能を必要とするアプリケーションに最適です。リグの回転システムは、最大2200n・mトルクと0から100rpmまでの可変速度を供給するイートン2Kシリーズモーターを備えており、制御された掘削ダイナミクスを提供します。その飼料システムは、3400mmストロークと1100mm延長で滑らかで信頼性の高い飼料運動を保証するモーター駆動型チェーンメカニズムを利用して、12knの最大給餌力と最大1m/sまでの供給速度を適用できます。 JC843は、高出力162kW Yuchaiディーゼルエンジンを搭載しており、1.8MPA作業圧力で15m³/minを提供する2段階の圧縮空気システムを統合し、下穴ハンマー効率のために空気圧エネルギーを最適化します。リグの高強度の鋼鉄飼料ビームと耐久性のあるフレーム構造は、重いワークロードの下での運用上の安定性と寿命を高めます。重量は9.5トンで、8400×2300×2400 mmの測定では、リグは大幅な電力と管理可能な輸送サイズのバランスをとります。 3km/h（高速）と1.5km/h（slow）のトラム速度で、JC843はサイトのモビリティ需要に適しています。 12コアのドライタイプのダストコレクターは、オンサイトの大気品質とメンテナンスの利便性を改善します。QiangtianコントロールバルブとインポートされたIP56定格の電気コンポーネントを組み込み、JC843は正確な油圧制御と堅牢な環境保護を保証します。
>> paremeter
| 仕様 | ユニット | JC843 |
| 掘削仕様 | ||
| 穴の深さ | m | 21 |
| 掘削直径 | mm | φ90–115 |
| ドリルロッド | φ64mm | |
| ×3000 mm | ||
| dthハンマーサイズ | インチ | 3 " |
| 掘削ビット | mm | 90 |
| 回転 | ||
| 回転トルク | n・m | 2200 |
| 回転速度 | RPM | 0–100 |
| マックス。持ち上げる力 | kn | 18 |
| 回転モーター | イートン2Kシリーズ | |
| フィードシステム | ||
| 供給方法 | モーター +チェーンドライブ | |
| フィードストローク | mm | 3400 |
| フィードエクステンション | mm | 1100 |
| マックス。摂食力 | kn | 12 |
| マックス。供給速度 | MS | 1 |
| フィードビーム | 高強度鋼ビーム | |
| エンジン | ||
| エンジンブランド | Yuchai | |
| エンジンタイプ | ディーゼルエンジン | |
| 定格電力 | KW | 162 |
| エアコンプレッサー | ||
| 作業圧力 | MPA | 1.8 |
| 空気消費 | m³/min | 15 |
| コンプレッサータイプ | 2段階の圧縮 | |
| 重量と寸法 | ||
| 重さ | t | 9.5 |
| 輸送寸法（L×w×h） | mm | 8400×2300×2400 |
| 一般仕様 | ||
| トラムスピード | km/h | 高速：3 / slow：1.5 |
| ダストコレクター | 12コアドライタイプ | |
| 制御バルブ | Qiangtian | |
| 電気システム | インポートされたコンポーネント、IP56防水/防塵 | |
>>機能
>>制御システム：リアマウントコントロールコンソールは、1つの集中パネルに掘削、トラム、およびシステムモニタリングを統合します。リアルタイムの診断、障害アラート、および運用フィードバックのためのスマートインストゥルメントを装備し、安全性とワークフロー効率を強化します。
>> Power＆Air System：信頼できる燃費の良いパフォーマンスを得るために、162 kWのYuchaiターボチャージャー付きディーゼルエンジンによって駆動されます。 1.8 MPaで15m³/minを提供する2段階コンプレッサーシステムとペアになり、DTH操作を要求するための一貫した高圧出力を確保します。
>>回転＆給餌ユニット：Eaton 2Kシリーズモーターは、0〜100 rpmの段階的な速度範囲の最大2200 N・Mトルクを提供します。マルチギアロータリーヘッドは、さまざまな地質条件に適応します。チェーン駆動型の飼料システムは、強力で安定したプッシュアンドプル力のために、3400 mmのストロークと1100 mmの延長を提供します。
>>掘削構造：φ64×3000 mmのドリルロッドと3インチdthハンマーと互換性があり、φ90〜115 mmから21 mの深さまでボアホールをサポートします。
>>モビリティとダストコントロール：堅牢なサイトの適応性とデュアルスピードトラムのためのクローラーシャーシを装備しています（高速：3 km/h、スロー：1.5 km/h）。統合された12コアドライタイプのダストコレクターは、効果的な粒子状ろ過を保証し、都市または囲まれた掘削部位でよりきれいな空気をサポートし、より安全な操作を行います。
>>アプリケーション

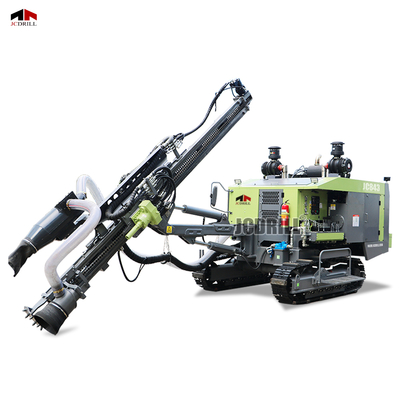

jc843 dth crawler drilling rirgin
JC843は、表面採掘、採石場の爆破、地熱探査、および地方自治体のインフラストラクチャ財団プロジェクトに最適な、中程度の岩層での精密掘削用に設計されています。掘削深度は最大21メートル、φ90から115mmまでの穴の直径があるため、複雑な地形での可動性と安定性の両方を必要とするアプリケーションに適しています。
162kWのYuchaiディーゼルエンジンと2段階の15m³/min @ 1.8MPAエアコンプレッサーのおかげで、JC843は、硬い岩層または骨折した岩層でも、ダウンザホール（DTH）掘削の一貫したパフォーマンスを提供します。
Eaton 2Kシリーズロータリーモーターは、0〜100 rpmの可変速度で2200 N・Mトルクを提供し、さまざまな地質条件に適応します。チェーン駆動型の飼料システムと高強度の鋼鉄飼料ビームは、最小限の振動を伴う効率的かつ正確なボアホール形成を保証します。
JC843は一般に展開されます。
オープンピットおよび地下採掘作業
水力発電の固定と勾配の安定化
建設現場の爆破穴の準備
地質学的および水文学調査掘削
ハードロックウォーターウェルドリル
デュアルスピードクローラーシステムと統合されたドライタイプのダストコレクターは、信頼性、ダスト制御、電力が重要である都市の建設ゾーン、環境に敏感なエリア、リモート掘削サイトに理想的なソリューションになります。
>> FAQ
Q1：JC843の最大掘削深度と直径はどのくらいですか？
A：JC843は、φ90からφ115mmの範囲の穴の直径で最大21メートルの掘削深度をサポートし、φ64×3000 mmドリルロッドと3インチDTHハンマーを使用しています。
Q2：JC843はどのようなエンジンとコンプレッサーを使用していますか？
A：162kWのYuchaiターボチャージャー付きディーゼルエンジンを搭載しており、1.8 MPaで15m³/minを配信する2段階のエアコンプレッサーを備えており、連続高圧DTH掘削に適しています。
Q3：JC843はハードロックの状態に適していますか？
A：はい、JC843は、高強度の強度の岩に最適な、高トルクイートン2Kロータリーモーター（2200 N・M）と可変速度（0〜100 rpm）を装備した、中程度からハードロック層用に設計されています。
Q4：給餌システムはどのように構成されていますか？
A：3400 mmのストロークと1100 mmの飼料延長を備えたチェーン駆動型の飼料メカニズムを使用して、最大12 KN摂食力を提供し、安定した効率的なプッシュプル操作を確保します。
Q5：トラムの速度とは何ですか？リグはどの程度モバイルですか？
A：JC843は、3 km/h（高速）と1.5 km/h（slow）のデュアルスピードモビリティを備えたクローラーシャーシにマウントされており、さまざまな地形で信頼できる再配置を可能にします。
Q6：ダスト制御機能はありますか？
A：はい、空中粒子を最小限に抑え、都市部または囲まれた現場環境基準を満たす12コアドライタイプのダストコレクターシステムが装備されています。
Q7：JC843は一般的にどのようなプロジェクトを使用していますか？
A：JC843は、特に中程度の掘削深度と高い空気圧が必要な場合、採石場の爆破、基礎の固定、採掘作業、水井戸掘削、地熱探査で広く使用されています。
