| ブランド名: | JCDRILL |
| モデル番号: | JC103A |
| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | L/C,T/T,D/A,D/P,ウェスタン・ユニオン |
| 供給能力: | 月20セット |
>> 製品説明

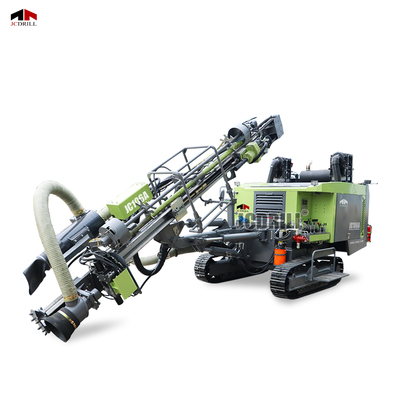

JC106Aは多機能で効率的な掘削装置として,浅間から中深度の岩石掘削用に使用されるように設計されています.リグは,ユーザーフレンドリーな操作プラットフォームと,掘削力と構造安定性の両方の向上したパフォーマンスを持っています掘削深さは最大21mで φ90-152mmの穴直径をサポートし,鉱山およびエンジニアリングプロジェクトで優れています.回転システムはEaton 6Kシリーズ水力モーターで駆動されます.円滑な変速0~120rpmで最大3500N·mのトルクを供給するワイヤロープの液圧シリンダーフィードシステムは,安定した前進と引き戻しを提供します. 12kNの最大フィード力,18kNの引き寄せ力,3400mmのストローク,軽量で硬いアルミ合金入線梁に 1100mmの延長20〜22バーの作業圧で15〜18m3/minを供給する2段階圧縮空気システムに完璧にマッチされている.このリグには14コアのXuanhuaのダストコレクターとIP56級の輸入電気部品が組み込まれていて 優れた防水と防塵の信頼性があります組み合わさった棒収納 (6+1の3m棒の配置),総重量10.5t,そして3km/hまでのトラミング速度は,持ち運びと強さを組み合わせます. コンパクトな構造,強化されたフィードフレーム,JC106Aをコスト効率の良いものにする掘削に必要なプロのソリューションです
>> パラメーター
| 仕様 | ユニット | JC106A |
| 掘削仕様 | ||
| 穴の深さ | m | 21 |
| 穴の直径 | mm | φ90-115 / 115-152 |
| 掘削棒の直径 | mm | 76 |
| 掘削棒の貯蔵 | 6+1 (3m × φ64) /オプション 6+1 (3m × φ76) | |
| DTH ハンマー | インチ | 4 |
| ドリルビット | mm | 115 |
| ローテーション | ||
| 回転トルク | N·m | 3500 |
| 回転速度 | rpm | 0から120 |
| 放出圧 | MPa | 13 |
| ローテーションモーター | イートン6Kシリーズ | |
| 飼料システム | ||
| 飼料の種類 | ワイヤロープ + 水力シリンダー | |
| マックス 給餌力 | kN | 12 |
| マックス 引力 | kN | 18 |
| マックス 給餌速度 | M/s | 1 |
| フードビーム | アルミ合金 | |
| 給餌ストロック | mm | 3400 |
| 飼料の拡大 | mm | 1100 |
| エンジン | ||
| エンジンのブランド | ユチャイ | |
| 定数馬力 | kW | 206 |
| 空気圧縮機の需要 | ||
| 空気消費量 | M3/分 | 15 または 18 (オプション) |
| コンプレッサー型 | 2段階圧縮 | |
| 仕事 の 圧力 | バール | 22か20か (選択可能) |
| 一般仕様 | ||
| 総重量 | t | 10.5 |
| サイズ (L×W×H) | mm | 8800 × 2300 × 2600 |
| バランク速度 | km/h | 速さ: 3 / 遅さ: 15 |
| 制御バルブ | チェンチアン | |
| 塵収集機 | Xuanhua 14コア | |
| 電気システム | 輸入部品,IP56防水/防塵 | |
>> 特徴
>> 操作システム: 後部に統合された制御プラットフォームは,容易な観察と集中制御を可能にします. 气動システムは,安全な片手でトランミングをサポートします.QIANGTIAN制御バルブは,信頼性の確保
手術です
>> パワーシステム: 206 kW の YUCHAI エンジン搭載.効率的な DTH 掘削のために 18 m3/min の空気流と 22 bar の圧力を持つ 2 段階コンプレッサーにマッチします.
液圧システム: イートン 6K モーターは 3500 N · m のトルクを供給します.ワイヤーロープ+液圧シリンダー給餌システムは,18 kN の引力で安定した強力な給餌を保証します.
>> 移動システム: クローラー搭載のシャシーで2速駆動 (最大3km/h),複雑な地形で安定した移動.
>> 掘削システム: 4インチハンマーで φ90〜152mmの穴をサポートします.自動 6+1棒貯蔵 (3m ×φ64または φ76) は棒の取り扱いを簡素化します.
>> 防塵:Xuanhuaの14コアダストコレクターとIP56級の輸入電気部品は強固な防塵と防水を提供します.
>> アプリケーション
鉱山探査と露天噴射
JC106Aは,鉱山アプリケーションの浅から中深の爆孔掘削のために設計されています. 3500 N·mトーク,206 kWのディーゼルエンジン,そして22バーの空気圧で 堅硬な岩層に 信頼性の高い浸透を可能にします.
採石場と砂利生産
石灰岩,石灰岩,砂岩の採石場に最適.JC106Aの広い穴直径範囲 (φ90~152mm) と4インチハンマー互換性により,様々な層で柔軟な操作が可能である.
遠隔 の 場所 や 厳しい 職場
IP56 の電気システムと14コアのダスト収集機は,粉塵や湿度,または荒い環境でも信頼性の高い動作を提供し,内部のシステムを磨き,保護します.
FAQ について
Q1: JC106Aの典型的な用途は?
A1: JC106Aは,露天採掘,採石場掘削,インフラストラクチャの基礎,爆撃穴,低深度から中深度までの掘削を必要とする土木工学プロジェクトに適しています.
Q2: どんな掘削深さと穴の直径がサポートされますか?
A2: 穴の直径は φ90~152mmで 21mまで掘り込み 4インチのDTHハンマーと互換性があります
Q3: 硬い岩層には適していますか?
JC106Aは,強力なイートン6K回転モーターで 3500 N·mのトルクと最大22バーの空気圧を搭載しており,硬い岩の条件で効率的な掘削が可能である.
Q4: 機械に何本のドリル棒が載せるの?
A4:リグは,それぞれ3mの長さの6+1本のドリル棒をサポートし, φ64または φ76mmの棒のオプション構成があります.
Q5: 単独で操作できますか?
A5: はい. 組み込まれた後部制御プラットフォームと自動棒貯蔵システムは,単一の操作者が安全かつ効率的に使用できるようにします.
Q6:どんなエンジンとコンプレッサーを使っていますか?
A6:JC106Aは206kWのYUCHAIディーゼルエンジンで動いている.2022バーの作業圧で1518m3/minを供給する2段階のスクリューエアコンプレッサーとマッチする.
Q7: 防塵・防水対策にはどのような措置が講じられていますか?
A7:この機械には,14コアのXuanhuaの粉塵収集機とIP56級の輸入電気部品が含まれています.
Q8:このリグは 現場での移動能力は?
A8:JC106Aは,両速移動 (1.5−3 km/h) を備えたクローバー・シャシーに搭載されており,険しい地形で効率的に移動できる.
