| ブランド名: | JCDRILL |
| モデル番号: | JC710 |
| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | L/C,T/T,D/A,D/P,ウェスタン・ユニオン |
| 供給能力: | 月20セット |
>>製品の説明

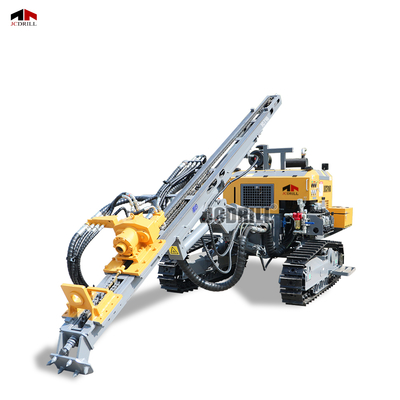

JC710は、コンパクトデザイン、効率的な電力伝送、安定した穴の形成性能のバランスの取れた組み合わせを提供します。スペースが限られており、柔軟性が不可欠な勾配アンカー、地熱井戸、都市財団プロジェクトなどのアプリケーションに特に適しています。 JC710は、浅いハードロックの浸透に最適な、φ90-152mmの穴の直径範囲で最大30mの掘削深度をサポートしています。システムは、φ64mm×3000mmドリルロッドを使用し、3 "と4"の両方のハンマーに対応し、異なる地質条件の柔軟な構成を可能にします。回転システムは、最大2400n・mと最大150rpmの調整可能な速度を提供し、さまざまな地層間で安定した回転を確保します。飼料メカニズムは、3340mmストロークと900mm延長を備えた堅牢な油圧オイルシリンダーを駆動し、15knの飼料力と25knのリフティング容量を生成し、リグが破壊された岩と砂利の形成で制御を維持できるようにします。
穴の範囲：90-115mm
穴の深さ：30m
78kw Yuchaiエンジン
Yuchai YCD4T222T-105Aを装備した78kWの定格のディーゼルエンジン、JC710は、70Lタンクで燃料効率を維持しながら信頼できる出力を保証します。リグは、0.8-1.6MPAで9-15m³/minを提供する空気コンプレッサーで効果的に動作し、一般的な低から中程度の圧力空気システムと互換性があります。たった4.6トンと5550×2050×2600mmの輸送寸法で、JC710は優れた輸送可能性を提供します。 35°の登山能力と450mmの地上クリアランスは、特に頑丈または傾斜したジョブサイトで優れたオフロードパフォーマンスを提供します。オプションのウィンチ統合と直感的なコントロールレイアウトは、運用上の柔軟性を高めます。
>> paremeter
| 仕様 | ユニット | JC710 |
| 掘削仕様 | ||
| 穴の深さ | m | 30 |
| 穴の直径 | mm | φ90–152 |
| ドリルロッドの直径 | mm | φ64 |
| ドリルロッドの長さ | mm | 3000 |
| dthハンマー | インチ | 3 " / 4" |
| 回転 | ||
| マックス。回転トルク | n・m | 2400 |
| 回転速度 | RPM | 0–150 |
| 持ち上げる力 | kn | 25 |
| フィードシステム | ||
| フィードタイプ | オイルシリンダー | |
| フィードストローク | mm | 3340 |
| フィードエクステンション | mm | 900 |
| 供給力 | kn | 15 |
| エンジン | ||
| エンジンブランド | Yuchai | |
| モデル | YCD4T22T-105A | |
| 定格馬力 | KW | 78 |
| エンジンタイプ | ディーゼルエンジン | |
| 燃料タンク容量 | l | 70 |
| エアコンプレッサーの需要 | ||
| 作業圧力 | MPA | 0.8–1.6 |
| 空気消費 | m³/min | 9–15 |
| 重量と寸法 | ||
| 総重量 | kg | 4636 |
| 輸送寸法（L×w×h） | mm | 5550×2050×2600 |
| 一般仕様 | ||
| トラムスピード | km/h | 0–2 |
| 登山能力 | ° | 35 |
| 地上高 | mm | 450 |
| ウインチ | オプション | |
>>機能
>>制御システム：リアマウントオペレーターステーションは、効率的なフィールド操作のための直感的なレイアウトと集中制御を提供します。合理化されたインターフェイスは、長期にわたるセッションで精度を高め、オペレーターの疲労を軽減します。
>>エンジンと空気の供給：78 kWのYuchaiディーゼルエンジン（モデルYCD4T22T-105A）を搭載し、9〜15m³/minの空気需要と1.6MPAまでの圧力と一致し、さまざまな地形にわたって中程度のDTH掘削に適しています。
>>掘削および回転ユニット：最大2400 n・mトルクと0-150 rpm回転速度を供給します。 3インチと4 "の両方のハンマー向けに設計されたこのシステムは、φ90-152mmの穴の直径で滑らかで信頼できる掘削を保証します。
>>フィードメカニズム：3340mmストロークと15knスラストを備えたオイルシリンダーフィードは安定した浸透を提供しますが、25knはロッドの取り扱い効率を高めます。 Compact Feed Designは、タイトなスペースでの迅速な再配置をサポートします。
>>モビリティと構造：コンパクトフレーム、4636kgの総重量、450mmの地上クリアランスにより、優れたオフロードパフォーマンスが保証されます。クローラーに取り付けられたシャーシは、35°の登山を可能にし、斜面の固定や頑丈な状態に最適です。
>>アプリケーション
斜面の固定壁と保持壁：
クローラーシャーシ、35°のグレードアビリティ、および450 mmの地上高は、JC710が急な表面または不均一な表面で強力なパフォーマンスを発揮します。
アーバンファンデーションとマイクロパイル作業：
コンパクトサイズ（4.6 T）と78 kWのエンジンは、タイトな建設現場、地下ガレージ、またはレトロフィットプロジェクトの効率的な穴を開けることを提供します。
浅い地熱と住宅井戸：
9〜15m³/minの3 "ハンマーと4"のハンマーとエアコンプレッサーの両方を処理するリグの能力により、人口密集地域での低ノイズの低排出ヒートポンプ掘削に適しています。
>> FAQ
Q1：JC710の最大掘削深度と直径はどのくらいですか？
A1：JC710は、φ90〜152 mmの範囲のボアホール直径で最大30メートルまで掘削できます。 3 "と4"の両方のdthハンマーと互換性があります。
Q2：JC710は傾斜した地形や山岳地帯に適していますか？
A2：はい。 JC710は、35°の登山能力、クローラーシャーシ、450 mmの地上高を備えており、頑丈または傾斜したジョブサイトでうまく機能します。
Q3：JC710に必要なエアコンプレッサーは何ですか？
A3：リグは、0.8〜1.6 MPaで9〜15m³/minを供給するコンプレッサーと連携し、低から中程度の圧力DTHアプリケーションをサポートします。
Q4：JC710は都市部でどのように輸送および運営されていますか？
A4：重量はわずか4636 kgで、5550×2050×2600 mmの測定値であるJC710は、コンテナ化された輸送や狭い都市道路に十分なコンパクトです。
Q5：JC710は地熱掘削に使用できますか？
A5：絶対に。 JC710は、浅い地熱井戸掘削に適しており、78 kWのYuchaiエンジンで静かで燃料効率の良い操作を提供します。
