| ブランド名: | JCDRILL |
| モデル番号: | JC103A |
| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | L/C,T/T,D/A,D/P,ウェスタン・ユニオン |
| 供給能力: | 月20セット |
>> 製品説明

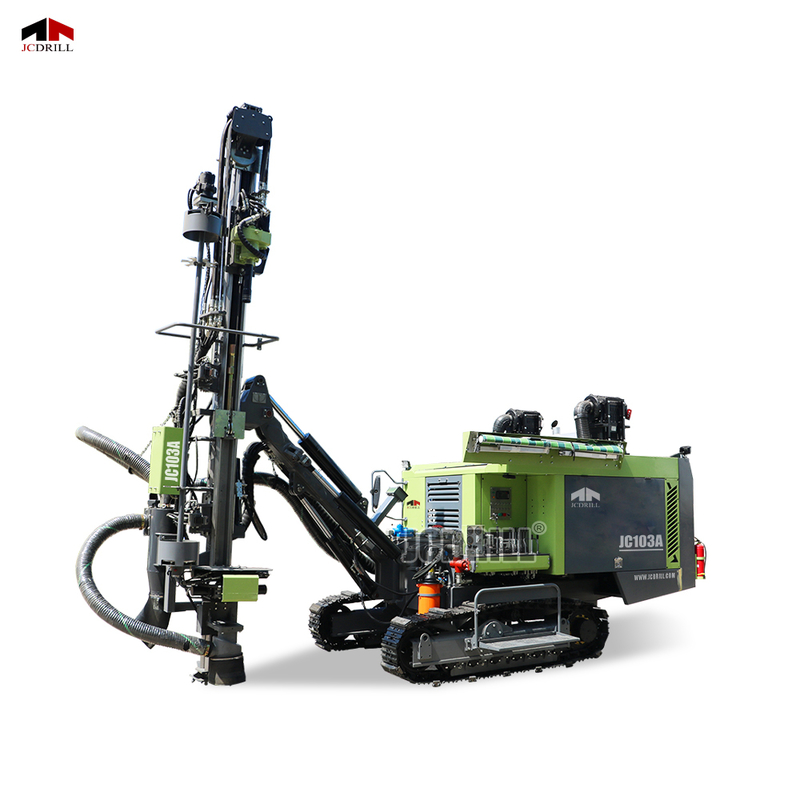

JC103A 油圧ダウンザホール掘削リグは、露天掘り鉱山および採石場の掘削の厳しい要求を満たすように設計されています。アップグレードされた制御システムは、人間化された操作プラットフォームを統合し、オペレーターがすべてのコア機能をより簡単かつ正確に実行できるようにします。全自動ロッドハンドリングシステムにより、1人での操作が可能になり、作業効率が大幅に向上し、人件費が削減されます。このリグは、高性能ディーゼルエンジン（YUCHAIまたはオプションのCUMMINS）と油圧オイルポンプシステムを搭載しています。すべての掘削、送り、持ち上げ、および歩行の動きは、油圧モーターとシリンダーによって駆動され、スムーズで効率的なモーションコントロールを保証します。 Eaton 6Kシリーズ回転モーターは、13MPaの圧力下で最大1700 N·mのトルクを発生し、硬岩層での強力な貫通力を保証します。二段スクリューエアコンプレッサー システム（15 m³/分、18 bar）は、深穴掘削用の強力で効率的な空気流を提供します。14 m²のろ過面積を持つ14コア集塵機システムは、操作中に発生する粉塵を効果的に処理します。二段エアフィルターは、粉塵の多い鉱山環境で追加の保護を提供します。
>> パラメーター
| 仕様 | 単位 | JC103A |
| 掘削仕様 | ||
| 穴の深さ | m | 21 |
| 穴の直径 | mm | φ90–115 |
| ドリルロッドの直径 | mm | 76 |
| 回転 | ||
| 回転トルク | N·m | 1700 |
| 回転速度 | rpm | 0–150 |
| 排出圧力 | MPa | 13 |
| 回転モーター | Eaton 6Kシリーズ | |
| 送りシステム | ||
| 送りタイプ | アルミニウム合金ビーム+油圧シリンダー送り | |
| 送りビーム | アルミニウム合金 | |
| エンジン | ||
| エンジンブランド | YUCHAI | |
| 定格馬力 | kW | 176 |
| エアコンプレッサーの需要 | ||
| 空気消費量 | M³/分 | 15 |
| コンプレッサータイプ | 二段圧縮 | |
| 作動圧力 | bar | 18 |
| 一般仕様 | ||
| 総重量 | t | 12 |
| 走行速度 | km/h | 高速：3 / 低速：1.5 |
| ロッドストレージ | 6+1（3 mドリルロッド） | |
| 制御バルブ | QIANGTIAN | |
| 集塵機 | Xuanhua 14コア | |
| 電気システム | 輸入コンポーネント、IP56防水/防塵 | |
>> 特徴
>> オペレーティングシステム：人間化された統合制御プラットフォーム、シンプルで直感的で、オペレーターの疲労を軽減し、効率を向上させます。
>> 電気システム：輸入されたIP56定格コンポーネント、過酷な環境での信頼性の高い操作のための防塵および防水。
>> ロッドハンドリング：全自動ロッドローディング/アンローディングにより、迅速かつ簡単な1人での操作が可能になります。
>> フィードビーム：安定した効率的な掘削のための軽量アルミニウム合金設計。
>> エアろ過：二段フィルターにより、クリーンな空気取り入れが保証され、エンジンの性能を保護します。
>> エアコンプレッサー：二段スクリューコンプレッサー、18 barで15 m³/分の空気供給による高効率。
>> 回転モーター：Eaton 6Kシリーズは、安定した掘削性能のために1700 N·mのトルクを発生します。
>> 集塵：大面積ろ過システムにより、掘削中の粉塵を効果的に削減します。
>> メンテナンス：特大のメンテナンススペースにより、摩耗部品の交換が簡素化され、 ダウンタイムが短縮されます。
>> アプリケーション
露天掘り鉱山作業
JC103Aは、高トルクのEaton 6Kモーターと強力な二段エアコンプレッサーにより、露天掘り鉱山掘削に優れており、硬岩層での深くて効率的な発破穴掘削を保証します。
採石場石材抽出
花崗岩、石灰岩、大理石の採石場に最適で、全自動ロッドハンドリングシステムと人間化された制御プラットフォームにより、高い生産性と人件費の削減を実現します。
>> FAQ
Q1：JC103Aはどのような掘削プロジェクトに適していますか？
A1：JC103Aは、露天掘り鉱山、採石場掘削、インフラストラクチャ発破、および硬岩環境でのその他の高効率深穴掘削アプリケーション向けに設計されています。
Q2：JC103Aはどのくらいの深さまで掘削できますか？
A2：このリグは、φ90〜φ115 mmの穴の直径で最大21メートルの掘削深さをサポートしています。
Q3：この掘削リグは1人で操作できますか？
A3：はい。全自動ロッドハンドリングシステムと集中制御ステーションのおかげで、1人のオペレーターがすべての掘削操作を安全かつ効率的に完了できます。
Q4：どのようなエンジンオプションがありますか？
A4：標準構成には、YUCHAI 176kWディーゼルエンジンが含まれています。お客様の要件に応じて、CUMMINSエンジンはオプションです。
Q5：操作中の粉塵はどのように管理されますか？
A5：JC103Aには、14 m²のろ過面積を持つ14コアXuanhua集塵機が装備されており、掘削中の粉塵を効果的に削減します。また、エンジンの保護のための二段エアろ過も備えています。
Q6：JC103Aにはどのようなエアコンプレッサーが必要ですか？
A6：最適なダウンザホール性能を得るために、18 barの圧力で15 m³/分の空気流を供給する二段スクリューエアコンプレッサーを使用します。
Q7：この機械は、粉塵の多い環境や雨の多い環境に適していますか？
A7：はい。電気システムは、防塵および防水の輸入IP56定格コンポーネントを使用しており、過酷な現場条件での安全な操作を保証します。
Q8：オンボードで何本のドリルロッドを保管できますか？
A8：このリグは、それぞれ3メートルのロッドを6+1本保管でき、頻繁なロッド交換によるダウンタイムを最小限に抑えます。
