| ブランド名: | JCDRILL |
| モデル番号: | CRD1000 |
| MOQ: | 1セット |
| 価格: | Negotation |
| 支払条件: | T/T、L/C、ウェスタンユニオン、マネーグラム |
| 供給能力: | 20セット |

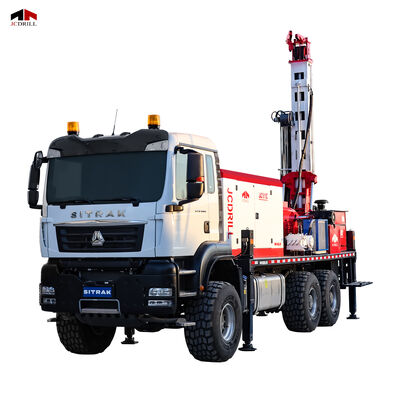

CRD1000フル油圧トラック搭載型掘削リグは、道路アクセスのある地域での地質探査プロジェクト向けに特別に設計された移動式掘削リグです。トラックシャーシに搭載されており、優れた機動性と安定した効率的な掘削性能を両立しています。
このリグは主にワイヤーラインダイヤモンドコア掘削に適しており、トラックシャーシ、ディーゼル動力ユニット、油圧システム、集中制御パネル、マスト、メインウインチ、ワイヤーラインウインチ、ドリルヘッド、送りシステム、フットクランプ、その他の主要コンポーネントで構成されています。
すべての表面コアリング機能は完全に油圧駆動であり、正確な制御、スムーズな操作、高い信頼性を保証します。統合されたトラック搭載型設計により、迅速な展開と便利な輸送が可能であり、堅牢な構造と複雑な作業環境への高い適応性を維持しています。
CRD1000は、泥水循環によって掘削カッティングを排出することにより、未固結層で操作でき、複雑な地質条件に適しています。メイン駆動システム、掘削マスト、トランスファーケース、泥水ポンプクラッチはすべて油圧で作動し、効率的で安定した掘削性能を保証します。
| 仕様 | 単位 | CRD1000 |
|---|---|---|
| 掘削方法 | DTHおよびワイヤーラインダイヤモンドコア掘削 | |
| 掘削深度 | m | 500,700,1000 |
| 掘削直径 | BQ,NQ,HQ,PQ | |
| 機動性 | トラック | |
| マスト補正 | 標準 | |
| ドライブヘッド | ||
| 回転トルク | ギア-1 Nm/ ギア-2 Nm | 3530-1410/ 1845-740 |
| 速度 | ギア-1 Rpm/ ギア-2 Rpm | 10-550/ 20-1060 |
| ドリルタワー | ||
| タワー高さ | mm | 9960 |
| 耐荷重 | kgs | 30000 |
| 最大ドリルパイプ長 | m | 6 |
| メインウインチ | ||
| ワイヤーロープの直径 | mm | 20 |
| リール容量 | m | 26 |
| ワイヤーラインコアリングウインチ | ||
| ワイヤーロープの直径 | mm | 6 |
| リール容量 | m | 1500 |
| ドリルパイプ | ||
| ドリルパイプ長 | m | 3-6 |
| ドリルパイプ直径 | BQ,NQ,HQ,PQ | |
| 泥水ポンプ | ||
| 最大流量 | L/分 | 250 |
| 最大使用圧力 | Mpa | 2.5-7 |
SINOTRUK SITRAK 6×6トラック搭載型機動性
CRD1000はSINOTRUK SITRAK 6×6ヘビーデューティトラックシャーシに搭載されており、優れたオフロード性能と優れた安定性を提供します。6×6駆動システムにより、山岳地帯、泥地、起伏の激しい地形での信頼性の高い輸送と操作が可能になり、道路アクセスを介して掘削現場間の迅速な移動を保証します。
フル油圧掘削システム
すべての主要な掘削機能は、回転、送り、持ち上げ、マスト制御、トランスファーケース、泥水ポンプクラッチなど、完全に油圧駆動です。油圧システムは、スムーズで安定した正確な制御を保証し、掘削精度と操作の信頼性を向上させます。
高トルクデュアルギアロータリーヘッド
ロータリーヘッドは、無段階速度調整機能を備えたデュアルギア設計を採用しており、さまざまな地質構造に適応できます。970～3930 Nmの回転トルク範囲で、CRD1000は強力な貫通力と安定したコア掘削性能を提供します。
集中制御コンソール
集中制御コンソールは、すべての掘削操作を単一の制御プラットフォームに統合します。この設計により、補助時間が短縮され、操作が簡素化され、全体的な掘削効率が大幅に向上します。
方向性循環と泥水掘削能力
CRD1000は、方向性泥水循環を備えた油圧ロータリー掘削リグです。BW250泥水ポンプを装備すると、スラリーがフラッシング液として使用され、カッティングを効果的に排出するため、粘土、砂、砂利、風化岩層での安定した掘削が保証されます。
CRD1000フル油圧トラック搭載型掘削リグは、以下に広く使用されています:
以下での掘削に適しています:
Q1: CRD1000は主にどのような掘削方法に使用されますか？
A: CRD1000は主にワイヤーラインダイヤモンドコア掘削用に設計されており、地質および鉱物探査プロジェクトに適しています。
Q2: リグは完全に油圧式ですか？
A: はい。掘削、送り、持ち上げ、マスト操作、トランスファーケース、泥水ポンプクラッチなど、すべての主要機能は完全に油圧駆動です。
Q3: リグは未固結層で作業できますか？
A: はい。リグは未固結層で操作でき、泥水循環を介して掘削カッティングを排出するため、複雑な地質条件に適しています。
Q4: この掘削リグにはどのようなエンジンが使用されていますか？
A: このリグは132 kW CUMM1NSディーゼルエンジンを搭載しており、強力な出力と安定した性能を提供します。
Q5: リグは輸送と展開が簡単ですか？
A: はい。トラック搭載型統合設計により、便利な道路輸送、迅速な展開、さまざまな作業現場への高い適応性が保証されます。
