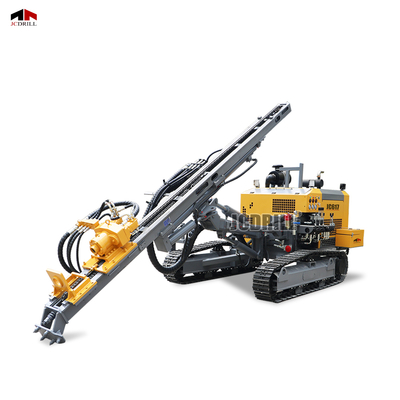

JCDRILL クローラー DTH ドリルリグ、表面発破およびボーリング孔建設用ディーゼル油圧システム

>> 製品説明

頑丈な岩石形成と高効率の穴掘りのために設計されていますJC617は堅牢な構造設計と高度な水力制御を組み合わせて,困難な条件下で例外的な掘削性能を提供しますJC617は,F=20までの岩石硬度レベルと φ90から100mmまでの掘削直径に対応する能力があり,特に表面採掘,採石場,インフラストラクチャの基礎建設プールは,強力な浸透能力を保証する強化された供給と回転システムを採用しています.それは2400N·mの最大回転トルクを提供し,深海,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海底,海域,海精密な掘削掘削糸は, φ64mm × 3000mm の棒を搭載し,断片化または磨削形状における強度と適応性の両方に最適化されています.JC617は,効率的な水力システムで装備されています中央化されたインターフェースを通じて,リフティング,回転,位置付け機能が機能し,スムーズな操作と手作業の削減が可能です.統合設計は,長期の掘削サイクルでエネルギー効率を向上させながら,運用の安全性を向上させる. 重荷のシャーシと安定したトランミング構造により,リグは複雑な地形で信頼性の高い移動を維持することができます.機械の耐久性を向上させ 厳しい屋外環境でもJC617は鉱物探査や生産掘削に使用される場合でも,運用コストが低く,使用寿命が長く,一貫した結果をもたらします.

>> パラメーター

>> 特徴

>> 操作システム: 後部にある人間化された統合制御プラットフォームは,シンプルで直感的な操作を保証し,ドリラーが機械と空気システムの両方を簡単に管理することができます.
>> パワー・エア・システム: 78 kW の Yuchai ディーゼル エンジンで動力され,空気消費量は 9-15 m3/min,作業圧は 0.8 - 1.6MPa で,中程度の岩盤条件で効率的な DTH 性能が得られます.
液体と回転システム: 双モーター回転システムは,最大2400N·mのトルクと0〜150rpmの速度を供給します.複雑な地質構造における掘削効率の向上と適応性を確保する.
給水システム: 3340 mm ストロークと 15 kN の推力を持つオイルシリンダー給水メカニズムにより,スムーズで安定した掘削が保証されます.25 kN の引き上げ力により,信頼性の高い棒処理と深洞掘削能力が提供されます..
>> 移動システム: 2 km/h 最大速度と 25° の登り能力を持つ頑丈なクローバー駆動,登り中に空気圧縮機を引っ張ることができる. 450 mm の地空はすべての地形移動をサポートします.

>> アプリケーション

地面採掘事業
JC617は,表面鉱山の掘削の精度と強度のために設計されています. 2400 N · mのノーマルトルクと,深さ30メートルまで掘削する能力.硬い岩層 (F=20まで) を簡単に処理する.

採石場での掘削と石の採掘
JC617は,グラニートとバザルトの採石場に最適で,磨砂や破裂岩の条件で一貫した性能を提供し, φ64mmのドリル棒と3/4インチハンマー互換性によってサポートされています.

中規模探査プロジェクト
エネルギー効率の良いユチャイエンジンと二基モーター回転システムは,JC617を鉱物探査と中深度コア掘削に適している.

FAQ について

Q1: JC617 は何に使われますか?
A1: JC617は,中堅岩の条件で精度とパワーを必要とする表面採掘,採石場掘削,インフラストラクチャの基礎プロジェクトに最適です.

Q2:JC617はどんな掘削深さと穴の直径をサポートしますか?
A2: 穴の直径は φ90~100mmで,深さ30mまで掘り出すことができる. 3"または4"DTHハンマーを使用します.

Q3:JC617はどんなエンジンで動いていますか?
A3: 78 kW の Yuchai ディーゼル エンジン (モデル YCD4T22T-105A) が搭載され,信頼性の高い出力と低燃費を備えています.

Q4:JC617は困難な地形に対応できるのか?
A4: はい.最大2km/hのトラム速度,地空450mm,25°の登り能力により,荒れ果てた状況や傾斜条件では高度に機能します.

Q5:このリグの空気需要は?
A5: JC617は,作業圧 0.8 MPa で 915 m3/min の空気供給で効率的に動作し,ほとんどの中硬岩アプリケーションに適しています.

Q6:回転と供給システムを特別なものにするのは何ですか?
A6:リグには,2400 N·m トークと150 rpm 速度まで提供する二モーター回転システムがあります.オイルシリンダー給油メカニズムは 3340 mm の滑らかなストロークと 15 kN の推力を提供します.

Q7:操作と保守が簡単ですか?
A7: そう です.後部 に 組み込まれた コントロール パネル は 使いやすく,集中 的 な 水力 システム は 手作業 の 労力を 軽減 し ます.頑丈 な 設計 に よっ て,厳しい 環境 で の 保守 必要 が 少なく なり ます.

Q8: 自動棒処理に対応していますか?
A8: JC617は,給与とリフティングシステム (25 kNのリフティング力) を通じて棒を操作する機能を含んでいるが,完全に自動的な棒を操作する機能はデフォルトで組み込まれていない.オープテントのリッチシステムはアップグレードのために利用できます..
