| ブランド名: | JCDRILL |
| モデル番号: | JCD2000S |
| MOQ: | 1 SET |
| 価格: | 交渉可能 |
| 支払条件: | L/C,T/T,D/A,D/P,ウェスタン・ユニオン |
| 供給能力: | 月20セット |

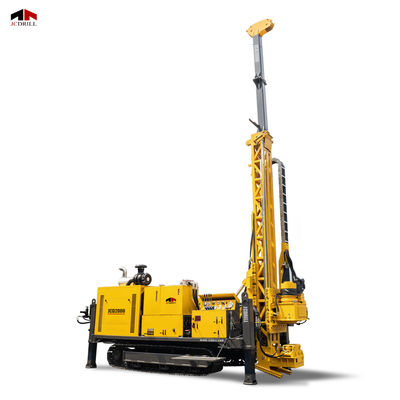

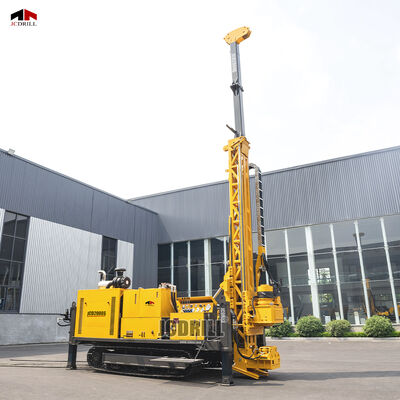

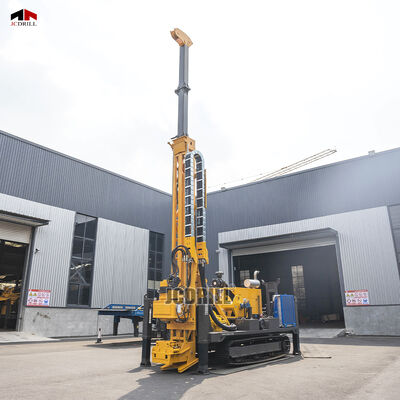

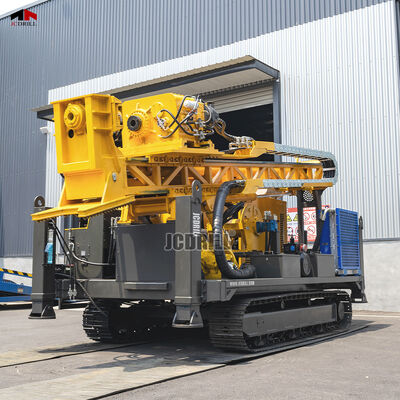

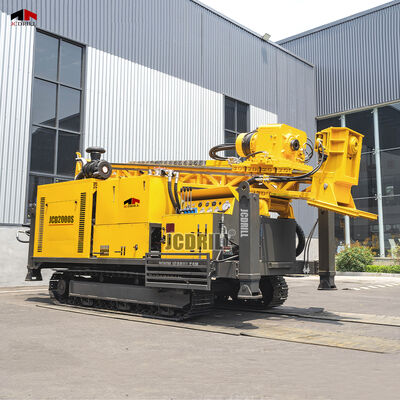

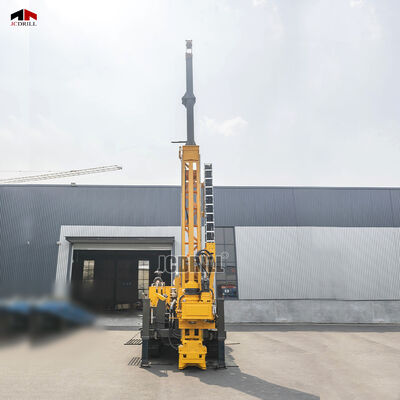

JCD2000Sは,高度な探査プロジェクトのための比類のないパワーと容量を提供して,深層および高トルクコア掘削アプリケーションのために設計されています.そして,BTWは2500mまで掘削する極度の地質条件と長時間掘削を 優れた性能で対応できるよう 設計されています 162kWのユハイターボエンジンと 28MPaの 460L/minの水力システムで 動いていますリグは最大6400Nmのトルクを供給する高抵抗構造における安定で効率的な掘削を保証する. 1 パーツで地面に触れるマストは,3800mmの供給ストロックと40トンの引き上げ容量を持っています.45°から90°までの傾きを変化させ,平らかつ信頼性の高いコーリングを可能にします.
| 仕様 | ユニット | JCD2000S |
| 掘削能力 | ||
| 掘削能力 | HTW-NTW-BTW | |
| 掘削深さ | m | 1000〜2000〜2500 |
| 水力系 | ||
| 定数圧力 | MPA | 28 |
| 額定流量 | L/分 | 460 |
| 熱散 | 空気冷却 | |
| エンジン | ||
| ブランド | ユチャイ | |
| タイプ | ターボチャージャー | |
| 定速 | RPM | 2400 |
| 定数電源 | kW | 162 |
| 掘削システム | ||
| トルク | N.M. | 1000〜6400 |
| スピード | RPM | 1100 |
| 塔型 | 一部 床に触れる | |
| 食事 ストロック | mm | 3800 |
| 掘削角度 | ° | 45~90 |
| マックス 引き上げ容量 | トン | 40 |
| マックス プッシュダウン容量 | トン | 20 |
| ロープホイスト | ||
| 持ち上げ能力 | 体重 | 1000/ 15000 |
| スピード | RPM | 100-400/ 0-50 |
| ワイヤロープ直径 | mm | 6/ 24 |
| ロープ容量 | m | 2000/ 45 年 |
| ウォーキングシステム | ||
| 操作の種類 | マニュアル&リモコン | |
| 歩行速度 | KM/h | 3.5 |
| 登る角度 | ° | 40 |
| 泥ポンプ | ||
| モデル | BW-320 | |
| 流量 | L/MIN | 0-320 |
| 圧力 | MPA | 0から10 |
| 水力発電機 | ||
| タイプ | 変数周波数 ブラシなし メンテナンスなし | |
| パワー | kW | 11 |
| 電圧 | V | 220/ 380 |
| 体重と寸法 | ||
| 輸送の大きさ | mm | 6293* 2210* 2762 |
| 体重 | トン | 12.7 |
>> JCD2000Sは162kWのYUCHAIエンジンと460L/minの高流量液圧システムで装備されており,深層および重量掘削作業では最大6400Nmの持続的な高トルクを提供します.
>> 3,800mmのフードストロックと40トンの引き上げ力は,45°から90°の調整可能な掘削角度で密集した構造で超深い掘削に必要な構造力と制御を提供します.
>> 急速な棒の搬送に1000kg,重荷の持ち上げに15,000kgの2つのロープの持ち上げシステムにより,長い掘削サイクルにおける運用効率と安全性が向上します.
>> このリグには BW-320の泥ポンプと 11kWの メンテナンスフリー発電機があり 遠隔環境でも 継続的な洗浄と信頼性の高い電力を供給します優れた地形適応性と移動性を維持しながら.
1超深層鉱物探査
BTW棒を用いた最大掘削深さ2500mのJCD2000Sは,金,銅,リチウム,稀土元素などの金属の深層鉱物発見に理想的です.
2国レベルのインフラストラクチャのための地質調査
超深い地質技術調査に最適 トンネルや水力発電所 地下鉄線や鉱山で 岩層が深く 密度が高く 変動が強い場所です
3複雑な構造における高トルク掘削
6400 Nm のトルクまで提供し,従来のリグが苦戦する割れ目,硬度,または混合型構造での効果的な掘削を可能にします.
4遠隔地での長時間掘削
11kWの水力発電機,BW-320泥ポンプ,および15トンの重力起力装置を搭載したリグは,山岳地帯,森林地帯,未開拓地域での自給自足の運用をサポートします.
5重荷のキャッシングと工具の持ち上げ作業
双重ロープリフトシステム (1000kgの高速リッチ + 15,000kgの重力リッチ) は,長い棒,ハウス,重いダウンホールツールの効率的なリフティングを保証します.複数の段階の掘削孔や穴を掘るのに適している.
Q1: JCD2000S はどの掘削方法をサポートしていますか?
A1:JCD2000Sは,最大深さ2500mのHTW,NTW,BTW棒を使用してダイヤモンドワイヤラインコア掘削をサポートします.
Q2:このリグで使用されているエンジンは?
A2: 162kWのユチャイターボディーゼルエンジンを搭載し,継続的な負荷下で高いトルクと信頼性の高いパフォーマンスを提供するように設計されています.
Q3: 液圧装置の性能は?
A3: 液圧システムは 28 MPa の圧力で 460 L/min の流量で動作し,深層または硬い形状でも一貫したパワーと精密な制御を提供します.
Q4:JCD2000Sの最大トルクとフードストロックは?
A4:最大6400Nmのトルクを供給し,3800mmのフードストロークを備えており,超深掘りで強い浸透力と長いコア走行を保証します.
Q5:どんな持ち上げシステムがあるの?
A5: ロープを2本掛ける
1000 kg 高速ウィンチ 棒を操作する
15大型キャッシングと道具用の重力リッチ
吊り上げ能力はそれぞれ2000mと45mである.
Q6: 泥ポンプの種類は?
A6:リグには,高圧泥ポンプ BW-320 が搭載されており,流量 320 L/min と圧力は 10 MPa までで,大きな深さで効率的な洗浄が可能である.
Q7:JCD2000Sは,遠隔地やネットワーク外の場所に適していますか?
A7: そうです. メンテナンスフリーで11kWの変頻液压発電機が搭載されており,フィールドツールと補助システムに 220V/380Vの電力を供給します.
Q8: 険しい地形でも動作できますか?
A8: 絶対です.このリグは時速3.5kmの歩行速度と40°の登り角を備えており,不均等で急いで山岳地帯に適しています.
Q9: 輸送の寸法と重量は?
A9: JCD2000Sの輸送寸法は 6293 × 2210 × 2762 mmで,総重量は約 12.7 トンです.
