| ブランド名: | JCDRILL |
| モデル番号: | JCD1200S |
| MOQ: | 1 SET |
| 価格: | 交渉可能 |
| 支払条件: | L/C,T/T,D/A,D/P,ウェスタン・ユニオン |
| 供給能力: | 月20セット |

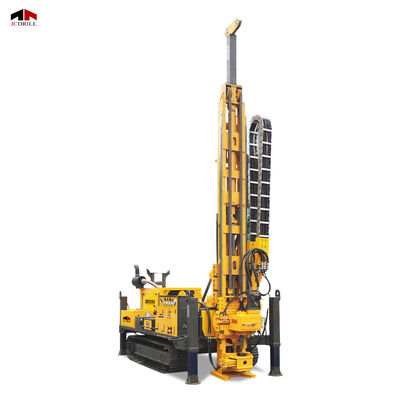

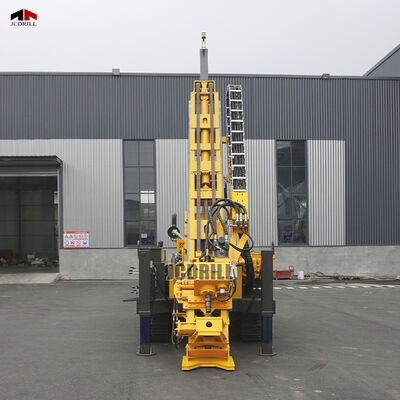

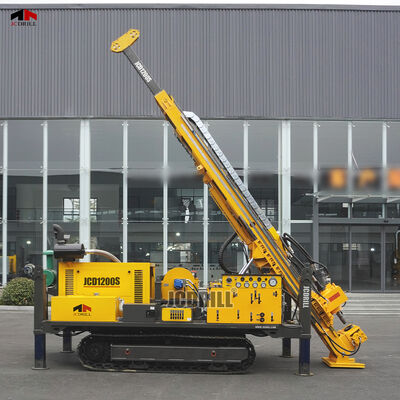

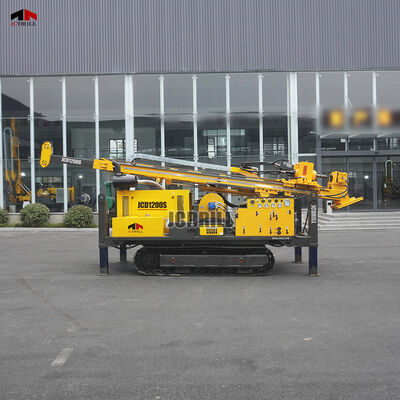

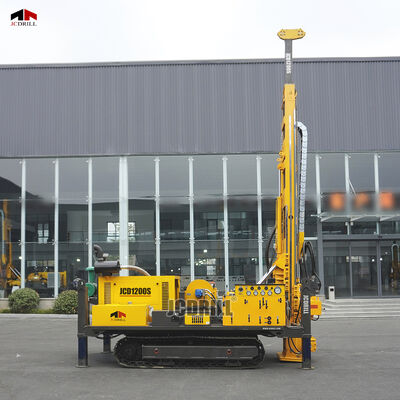

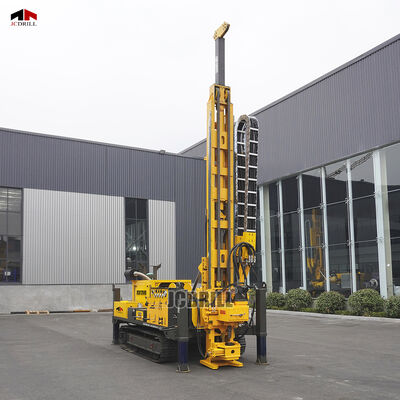

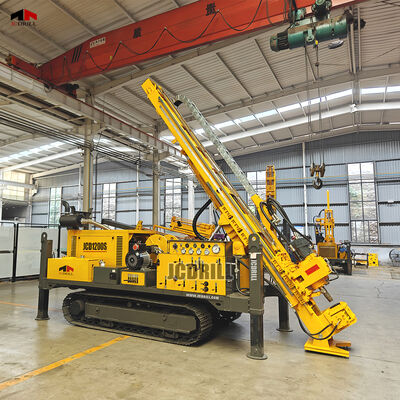

JCD1200Sは,電力,精度,耐久性が不可欠な大規模および超深いコア掘削アプリケーションのために設計されています.税関税の棒最強の探査作業に対応するために 設計されています 高性能140kWのユハイターボディーゼルエンジンと 28MPaで動作する330L/minの水力システムリグは優れたトルク出力と効率的なシステム制御を提供します, 長期間の掘削作業における安定性と効率性を保証する.リグには,強化された1部分の地面接触マストがあり,3500mmの入力ストロークと30トンの引き上げ能力があります.高耐性構造の深穴コアリングに最適化45°から90°の多角掘削に対応し,様々な地質条件に適しています.二重ロープホイストシステムは,高速 1000kg補助リッチと重量 8000kgホイストの両方を含む道具,棒,カビの処理能力を拡大しました.
| 仕様 | ユニット | JCD1200S |
| 掘削能力 | ||
| 掘削能力 | HTW-NTW-BTW | |
| 掘削深さ | m | 500〜 1200〜 1500 |
| 水力系 | ||
| 定数圧力 | MPA | 28 |
| 額定流量 | L/分 | 330 |
| 熱散 | 空気冷却 | |
| エンジン | ||
| ブランド | ユチャイ | |
| タイプ | ターボチャージャー | |
| 定速 | RPM | 2400 |
| 定数電源 | kW | 140 |
| 掘削システム | ||
| トルク | N.M. | 1000〜3800 |
| スピード | RPM | 1300 |
| 塔型 | 一部 床に触れる | |
| 食事 ストロック | mm | 3500 |
| 掘削角度 | ° | 45~90 |
| マックス 引き上げ容量 | トン | 30 |
| マックス プッシュダウン容量 | トン | 15 |
| ロープホイスト | ||
| 持ち上げ能力 | 体重 | 1000/ 8000 |
| スピード | RPM | 100-300/ 0-50 |
| ワイヤロープ直径 | mm | 6/ 16 |
| ロープ容量 | m | 1200/ 40 |
| ウォーキングシステム | ||
| 操作の種類 | マニュアル&リモコン | |
| 歩行速度 | KM/h | 3.5 |
| 登る角度 | ° | 40 |
| 泥ポンプ | ||
| モデル | BW-200 | |
| 流量 | L/MIN | 0〜200 |
| 圧力 | MPA | 0から10 |
| 水力発電機 | ||
| タイプ | 変数周波数 ブラシなし メンテナンスなし | |
| パワー | kW | 11 |
| 電圧 | V | 220/ 380 |
| 体重と寸法 | ||
| 輸送の大きさ | mm | 6000*2100*2400 |
| 体重 | トン | 9.5 |
>> JCD1200Sは140kWのYUCHAIエンジンと330L/minの水力システムで動力され,深層および密集型掘削作業のために優れたトルクと連続的な高圧出力を供給します.
>> 3500mmのフィードストロックと30トンの持ち上げ能力は,精度と制御で深い密度で変動する構造を核化するための優れた機械的利点を提供します.
>> 1000kgの高速ラインと8000kgの重力リッチの両方を備えた2つのロープリフシステムにより,棒,キャッシング,重いツールを効率的に扱うための高度な汎用性が保証されています.>>200L/min BW-200泥ポンプと11kWの発電機を搭載,リグは,信頼性の高い洗浄と自己動力機能で,遠隔環境での持続的な操作をサポートします.
1超深層鉱物探査
金,銅,ニッケル,稀土,その他の貴重な鉱山を含む硬岩地帯の先進的な鉱物調査に最適です
HTW,NTW,BTWのワイヤラインコア掘削を1500メートルまで処理し,大規模な鉱床マッピングに適しています.
2複合的な地工学・インフラプロジェクト
深いトンネル,水力発電のダム,地下地下地下鉄,橋の足跡の評価に適用される.長時間掘削間隔と密集した構造が一般的です.
3高負荷産業コアリング事業
30トンの引き上げ能力と15トンの押し下げ能力により,大きなケースやコアバレルを持つ磨削,破裂,または高圧縮領域を貫くのに最適です.
4遠隔地や厳しい環境での展開
JCD1200Sは,搭載された水力発電機,高圧BW-200泥ポンプ,双重ロープホイストシステムにより,オフグリッド,高海面,または山岳地帯での自立操作をサポートします.
5重いキャッシングとオーバーサイズのツールハンドリング
双重ロープリフシステム (1000kg補助 + 8000kg重用リッチ) は,長棒の弦,重いハウス,およびツールを扱うために設計されており,汎用性とダウンタイムを削減します.
Q1: JCD1200S はどの掘削方法に最適化されていますか?
A1: JCD1200Sはダイヤモンドワイヤラインコア掘削用に設計されており,HTW,NTW,BTW規格に対応しています.
Q2: 最大掘削深さは?
A2: 掘削台は,BTWでは1500m,NTWでは1200m,HTWでは500mまでの掘削をサポートします.
Q3: どんなエンジンがリグを動かすのか?
A3: JCD1200Sは2400RPMで動いている140kWのユハイターボディーゼルエンジンが搭載され,現場で堅牢で安定したトルク出力を確保しています.
Q4: 液圧システムはどのくらい強力ですか?
A4: 水圧システムは28MPaの圧力と330L/minの流量で動作し,厳しい掘削作業のために継続的な高圧制御を提供します.
Q5: フィード・ストロックと持ち上げ能力は?
A5:リグには3500mmのフードストロークがあり,30トンの引き上げ力と15トンの押し下げ能力があり,深穴,高抵抗の形成に理想的です.
Q6:どんな上げ装置が利用可能ですか?
A6:JCD1200Sには2つのロープによるハビングシステムがあります.
棒と道具のための 1000 kg の補助リッチ
8000kgの重量リッチ
Q7: どんな種類の泥ポンプが付属しているのですか?
A7: 高圧泥ポンプ BW-200 を使用し,流量200L/min,圧力は10MPaで,深穴の洗浄と切断除去に適しています.
Q8: リモートな場所には適していますか?
A8: はい.統合された11kWの水力発電機 (メンテナンスフリー,変動周波数) は220V/380Vを供給し,リモートまたはオフグリッド作業のためにリグを完全に自動化します.
Q9:JCD1200Sの移動性は?
A9: 大きさにも関わらず,時速3.5kmで移動し,40°まで傾斜を登り,荒れ果てた,不均整な,または山岳地帯を移動することをサポートします.
Q10: 輸送の寸法と重量は?
A10:輸送サイズは6000 × 2100 × 2400 mmで,リグは約9.5トンの重さです.
