| ブランド名: | JCDRILL |
| モデル番号: | JCD1000 |
| MOQ: | 1 Set |
| 価格: | 交渉可能 |
| 支払条件: | L/C,T/T,D/A,D/P,Western Union |
| 供給能力: | 20Sets Per Month |

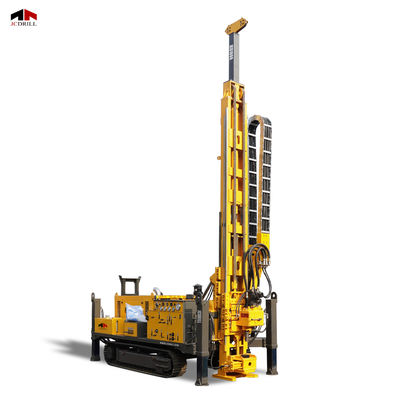

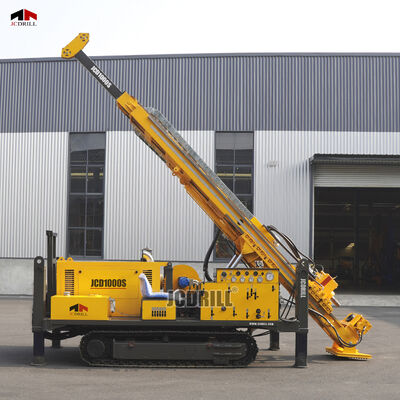

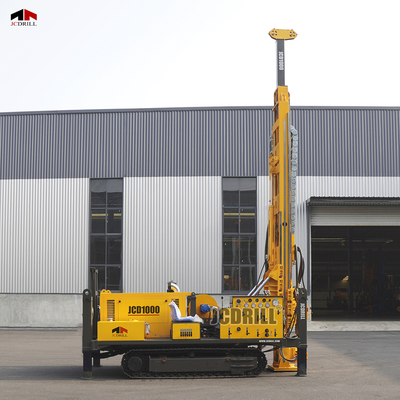

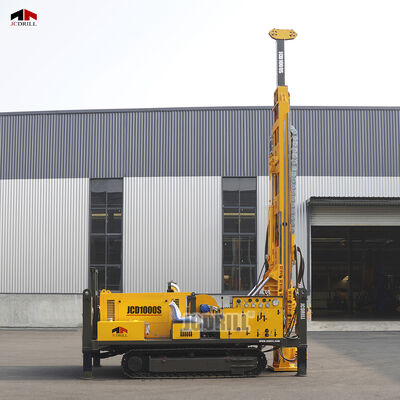

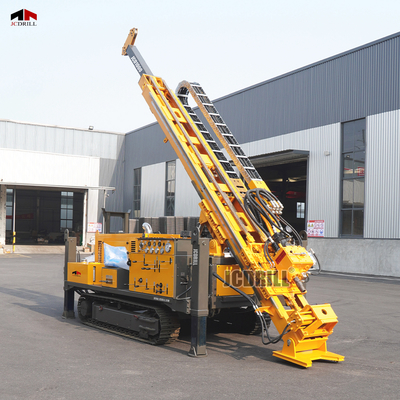

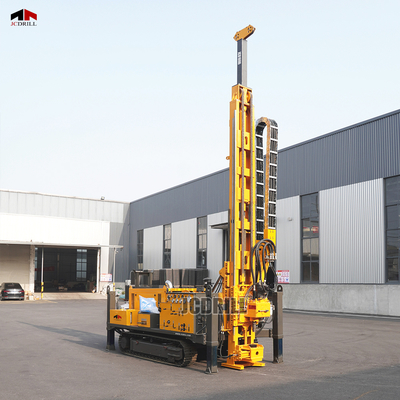

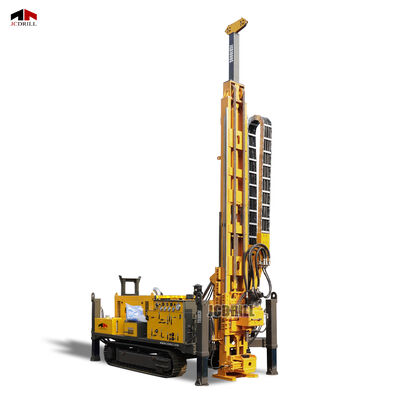

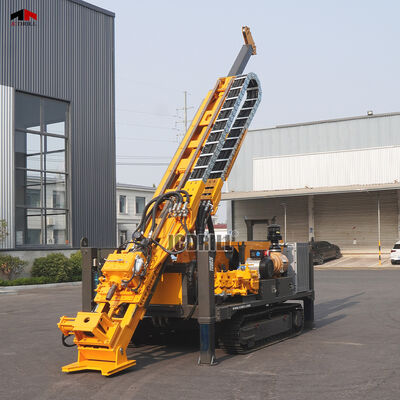

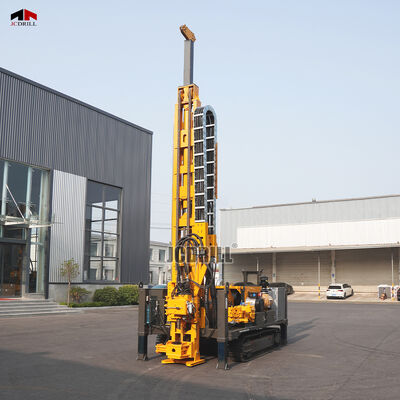

JCD1000は、卓越したトルク、長いストローク、および長時間の安定性を必要とする深層コア掘削プロジェクト向けに設計されています。過酷な地質構造での性能を発揮するように構築されており、この完全油圧式リグは、HTW、NTW、およびBTW掘削を最大1400メートルの深さまでサポートします。118kWのYUCHAIターボチャージャー付きディーゼルエンジンと、28MPaで動作する大容量300L/minの油圧システムを搭載し、高トルク出力、スムーズな制御、および連続負荷下での信頼性の高い性能を提供します。このリグは、45°から90°までの効率的な角度調整を可能にするワンピース接地マストを備え、長いコアランのための3500mmの拡張送りストロークを備えています。最大3500Nmのトルクと28トンの引き上げ能力を備えた強力な掘削システムは、高抵抗地層での効果的な操作を保証します。
| 仕様 | 単位 | JCD1000 |
| 掘削能力 | ||
| 掘削能力 | HTW-NTW-BTW | |
| 掘削深度 | m | 500-1100-1400 |
| 油圧システム | ||
| 定格圧力 | MPA | 28 |
| 定格流量 | L/min | 300 |
| 放熱 | 空冷 | |
| エンジン | ||
| ブランド | YUCHAI | |
| タイプ | ターボチャージャー | |
| 定格速度 | RPM | 2400 |
| 定格出力 | kW | 118 |
| 掘削システム | ||
| トルク | N.M. | 1000-3500 |
| 速度 | RPM | 1300 |
| タワータイプ | ワンピース接地 | |
| 送りストローク | mm | 3500 |
| 掘削角度 | ° | 45-90 |
| 最大引き上げ能力 | トン | 28 |
| 最大押し下げ能力 | トン | 14 |
| ロープホイスト | ||
| 吊り上げ能力 | kg | 1000 |
| 速度 | RPM | 100-300 |
| ワイヤーロープ径 | mm | 6 |
| ロープ容量 | m | 1100 |
| 歩行システム | ||
| 操作タイプ | 手動およびリモートコントロール | |
| 歩行速度 | KM/H | 3.5 |
| 登坂角度 | ° | 40 |
| 泥水ポンプ | ||
| モデル | BW-150 | |
| 流量 | L/MIN | 0-150 |
| 圧力 | MPA | 0-7 |
| 油圧発電機 | ||
| タイプ | 可変周波数ブラシレス、メンテナンスフリー | |
| 出力 | KW | 11 |
| 電圧 | V | 220/380 |
| 重量と寸法 | ||
| 輸送サイズ | mm | 6000* 2100* 2400 |
| 重量 | トン | 8.5 |
>> JCD1000は、118kWのターボチャージャー付きエンジンと300L/minの油圧システムを統合し、深層かつ連続的な掘削作業に強力で持続的な出力を提供します。
>> 3500mmの送りストロークと28トンの吊り上げ能力により、厚いまたは複雑な地質層での優れた制御と貫通力を提供し、中断を少なくして長いコア回収ランをサポートします。
>> BW-150泥水ポンプと1100メートルのロープホイストの組み合わせにより、長時間の深孔掘削作業中の安定したフラッシングと信頼性の高い吊り上げが保証されます。
>> デュアル操作モード、オンボード発電、および最大40°の傾斜地での地形対応能力を備えたJCD1000は、最も過酷な掘削環境での柔軟性、効率性、および耐久性のために構築されています。
1. 大規模な深層鉱物探査
最大1400メートルの深さを持つJCD1000は、銅、金、レアアース、鉄鉱石などの硬いまたは可変の地層にある大規模な鉱床の探査に最適です。
2. 複雑な地盤調査
ダムサイト、トンネル、高層ビルの基礎調査、地下採掘の実現可能性調査など、特に高トルクが必要な場所での深層地盤評価に適しています。
3. 長時間のコア回収作業
3500 mmの送りストロークは、長時間の、中断のないコアランをサポートし、ロッドの繰り返し引き抜きによる時間のロスを最小限に抑え、深孔でのサンプルの効率を向上させます。
4. 困難な地形への展開
3.5 km/hの移動性と40°の登坂能力により、JCD1000は、森林地帯や高原地域を含む、山岳地帯、遠隔地、または険しい地域で信頼性の高い性能を発揮します。
5. 自律的な現場作業
手動およびリモートコントロール、内蔵11kW油圧発電機、およびヘビーデューティシステムにより、独立した電力と柔軟な制御が不可欠な遠隔地での使用に最適です。
Q1: JCD1000はどのような掘削用に設計されていますか？
A1: JCD1000は、HTW、NTW、およびBTWドリルロッドを使用したワイヤーラインコアリング方法による深層ダイヤモンドコア掘削用に設計されています。
Q2: JCD1000の最大掘削深度はどれくらいですか？
A2: BTWロッドで最大1400メートル、NTWで1100メートル、HTWで500メートルに達することができます。
Q3: JCD1000の動力源は何ですか？
A3: このリグは、118kWのYUCHAIターボチャージャー付きディーゼルエンジンを搭載しており、要求の厳しい掘削作業に安定した高出力出力を提供します。
Q4: 油圧システムはどのくらいの強度ですか？
A4: 油圧システムは28 MPaの圧力で300 L/minの流量で動作し、すべての掘削機能に強力で安定した性能を提供します。
Q5: JCD1000が深層掘削に適しているのはなぜですか？
A5: 3500mmの送りストローク、28トンの引き上げ能力、最大3500 Nmのトルクにより、高抵抗の深層コア掘削プロジェクトで優れた性能を発揮します。
Q6: どのような泥水ポンプとロープホイストシステムが使用されていますか？
A6: BW-150高圧泥水ポンプ（0〜150 L/min、最大7 MPa）と、深孔フラッシングと吊り上げに最適な1000 kgの吊り上げ能力を備えた1100メートルのロープホイストが含まれています。
Q7: オンボード発電機システムはありますか？
A7: はい。JCD1000には、遠隔地での現場使用に220V/380Vの補助電力を供給する、メンテナンスフリーの11kW可変周波数ブラシレス油圧発電機が付属しています。
Q8: 丘陵地や不整地で操作できますか？
A8: もちろんです。3.5 km/hの歩行速度と40°の登坂勾配により、このリグは険しい地形とオフロードでの移動のために設計されています。
Q9: リグの輸送サイズと重量はどれくらいですか？
A9: リグの輸送寸法は6000 × 2100 × 2400 mmで、重量は約8.5トンです。
