| ブランド名: | JCDRILL |
| モデル番号: | JCD800 |
| MOQ: | 1 SET |
| 価格: | 交渉可能 |
| 支払条件: | L/C,T/T,D/A,D/P,ウェスタン・ユニオン |
| 供給能力: | 月20セット |

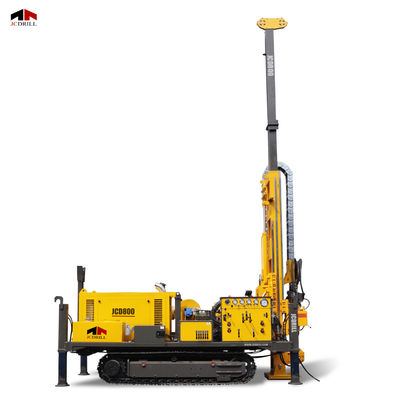

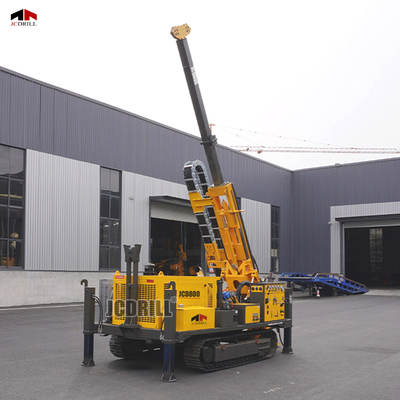

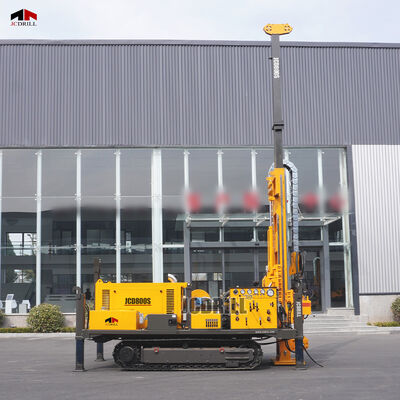

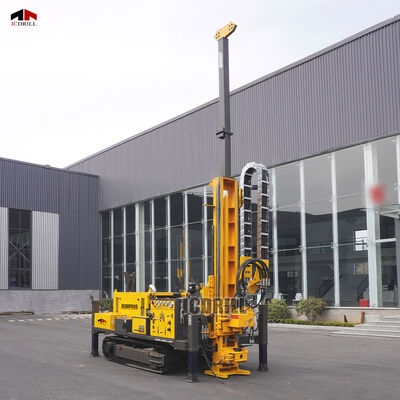

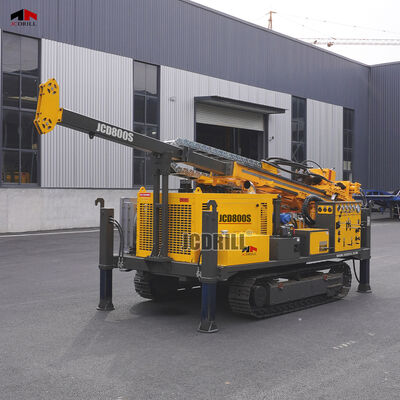

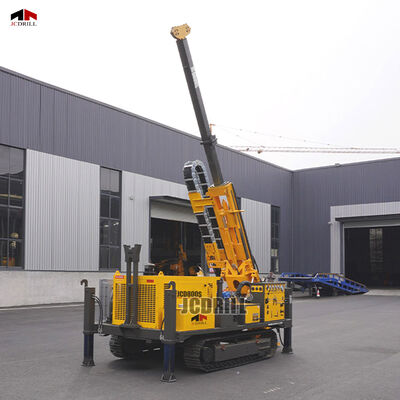

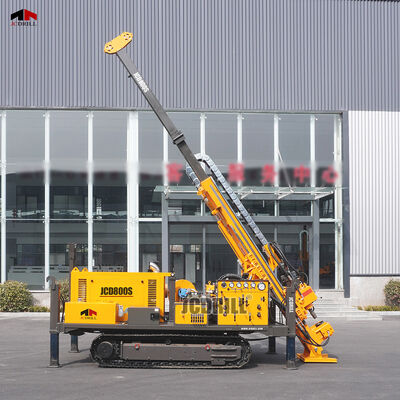

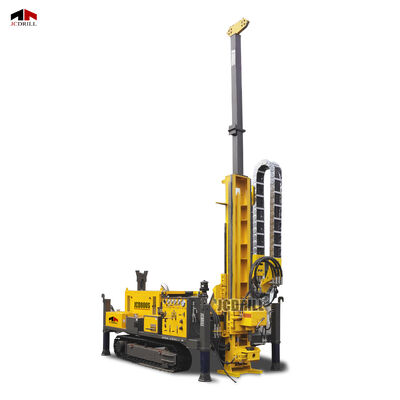

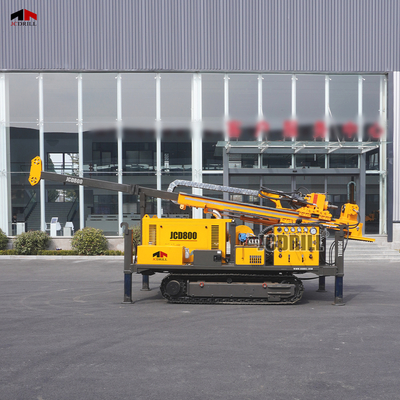

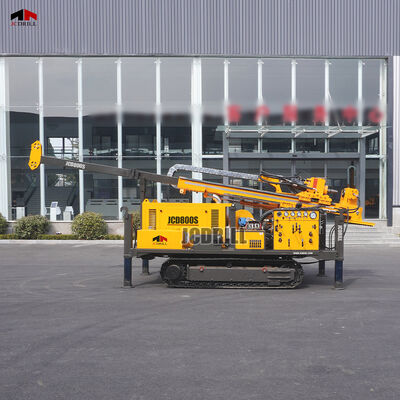

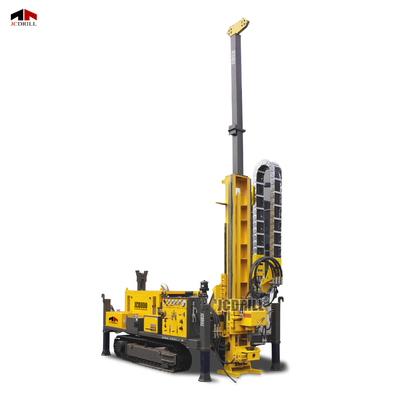

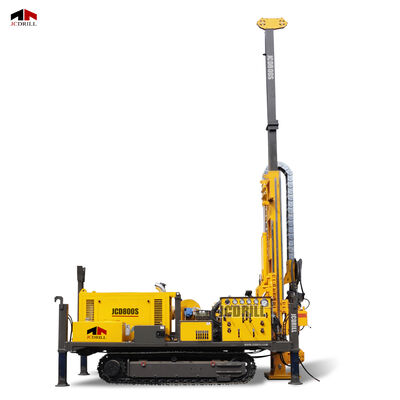

JCD800は、深深度、高トルク出力、複雑な地質条件下での信頼性の高い性能を必要とする大容量のコア掘削作業向けに設計されています。この完全油圧式リグは、HTW、NTW、BTWロッドを使用したワイヤーラインコアリング用に調整されており、最大1000メートルの掘削深度に達します。堅牢な118kW YUCHAIターボチャージャー付きディーゼルエンジンを搭載し、280L/min、28MPaの油圧システムでサポートされているため、過酷な現場環境でもスムーズで安定した操作を保証します。一体型の接地マストにより、45°から90°の角度での掘削が可能になり、2400mmの拡張送りストロークと24トンの引き上げ能力により、高抵抗地層や長い掘削間隔に最適です。
| 仕様 | 単位 | JCD800 |
| 掘削能力 | ||
| 掘削能力 | HTW-NTW-BTW | |
| 掘削深度 | m | 400-900-1000 |
| 油圧システム | ||
| 定格圧力 | MPA | 28 |
| 定格流量 | L/min | 280 |
| 放熱 | 空冷 | |
| エンジン | ||
| ブランド | YUCHAI | |
| タイプ | ターボチャージャー | |
| 定格速度 | RPM | 2400 |
| 定格出力 | kW | 118 |
| 掘削システム | ||
| トルク | N.M. | 450-2200 |
| 速度 | RPM | 1300 |
| タワータイプ | 一体型接地 | |
| 送りストローク | mm | 2400 |
| 掘削角度 | ° | 45-90 |
| 最大引き上げ能力 | トン | 24 |
| 最大押し下げ能力 | トン | 12 |
| ロープホイスト | ||
| 吊り上げ能力 | kg | 800 |
| 速度 | RPM | 100-300 |
| ワイヤーロープ径 | mm | 6 |
| ロープ容量 | m | 900 |
| 歩行システム | ||
| 操作タイプ | 手動およびリモートコントロール | |
| 歩行速度 | KM/H | 3.5 |
| 登坂角度 | ° | 40 |
| 泥水ポンプ | ||
| モデル | BW-150 | |
| 流量 | L/MIN | 0-150 |
| 圧力 | MPA | 0-7 |
| 油圧発電機 | ||
| タイプ | 可変周波数ブラシレス、メンテナンスフリー | |
| 出力 | KW | 11 |
| 電圧 | V | 220/380 |
| 重量と寸法 | ||
| 輸送サイズ | mm | 4900* 2100* 2360 |
| 重量 | トン | 7 |
>> JCD800は、118kWの高出力YUCHAIエンジンと280L/minの油圧システムを統合し、硬い地層でのより深く、より長時間の掘削作業の要求を満たす高圧で安定した電力を供給します。
>> 2400mmの拡張送りストロークと強力な24トンの引き上げ力により、困難なコアリング作業に優れたサポートを提供し、接地マストは45°から90°までの正確な多角度掘削を保証します。
>> BW-150泥水ポンプは、安定した調整可能な流体循環（最大150L/min）を保証し、800kgの容量を持つ900メートルのロープホイストは、深孔掘削中の吊り上げ効率を向上させます。>>さまざまな現場作業をサポートするために、リグには手動およびリモート操作モードが含まれています。
1. 深部鉱物探査
最大1000メートルに達することができるJCD800は、金、銅、鉄、またはレアアース鉱物探査中の硬岩層でのコアサンプリングに最適です。
2. 地盤工学およびエンジニアリング現場調査
大規模な水力発電ダム、地下鉄、橋などのインフラプロジェクトに特に適した、深基礎分析、斜面安定性評価、トンネル調査に適しています。
3. 科学研究および地質図作成
地質調査チームが、長期間にわたる岩層、断層線、堆積物の詳細な分析に使用します。
4. 遠隔地および山岳地帯の掘削
3.5 km/hの移動速度、40°の登坂能力、堅牢な構造により、JCD800は、高原、森林、山岳地帯など、過酷で不均一な地形でも確実に機能します。
5. 高圧、大容量掘削作業
BW-150泥水ポンプと11kWのオンボード油圧発電機を備えたこのリグは、孤立した現場での補助機器への継続的な循環と電力供給を必要とする作業向けに調整されています。
Q1: JCD800はどのような掘削用に設計されていますか？
A1: JCD800は、HTW、NTW、BTWドリルロッドを使用したワイヤーラインコアリング技術を使用したダイヤモンドコア掘削用に特別に設計されています。
Q2: 最大掘削深度能力はどれくらいですか？
A2: BTWロッドで最大1000メートル、NTWで900メートル、HTWで400メートル掘削できます。
Q3: JCD800に電力を供給するエンジンは何ですか？
A3: 118 kWのYUCHAIターボチャージャー付きディーゼルエンジンを搭載しており、高負荷掘削条件下で強力なトルクと耐久性を提供します。
Q4: 油圧システムの容量はどれくらいですか？
A4: システムは、280 L/minの流量で28 MPaの定格圧力で動作し、一貫した高出力性能を保証します。
Q5: リグは傾斜掘削に対応できますか？
A5: はい。一体型接地マストは、45°から90°の掘削角度をサポートし、垂直掘削と傾斜掘削の両方を可能にします。
Q6: 送りストロークと引き上げ能力はどれくらいですか？
A6: JCD800は、2400 mmの送りストローク、24トンの引き上げ、12トンの押し下げ能力を備えており、高抵抗地層に適しています。
Q7: どのような泥水ポンプが含まれていますか？
A7: リグは、最大150 L/minの流量と7 MPaの圧力を備えたBW-150高圧泥水ポンプを統合し、効果的な切粉除去を保証します。
Q8: ロープホイストは含まれていますか？
A8: はい。リグには、800 kgの吊り上げ能力を備えた900メートルのロープホイストシステムが付属しており、効率的なロッドハンドリングと補助吊り上げをサポートします。
Q9: 遠隔電力ニーズのために発電機は含まれていますか？
A9: はい。JCD800は、11 kWの可変周波数ブラシレス油圧発電機を搭載し、220V/380Vの電力を供給し、メンテナンスフリーです。
Q10: リグの移動性はどれくらいですか？
A10: JCD800は3.5 km/hの移動速度を持ち、最大40°の傾斜を登ることができるため、困難で不均一な地形での輸送に適しています。
Q11: 輸送時の寸法と重量はどれくらいですか？
A11: 輸送サイズは4900 × 2100 × 2360 mmで、総重量は約7トンです。
