| ブランド名: | JCDRILL |
| モデル番号: | JCD600S |
| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | L/C,T/T,D/A,D/P,ウェスタン・ユニオン |
| 供給能力: | 月20セット |

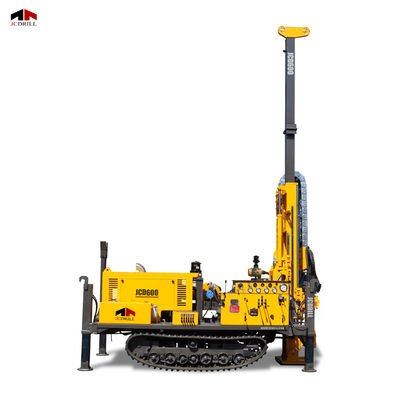

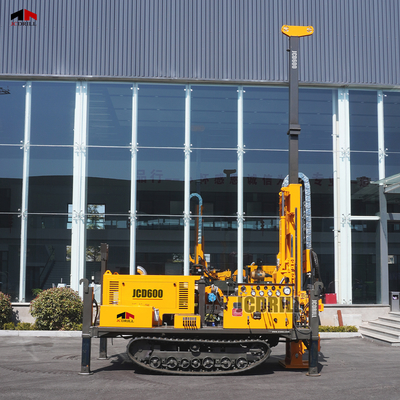

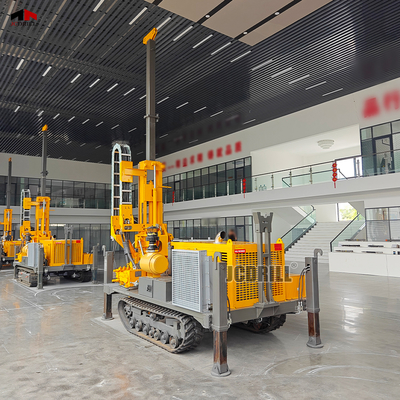

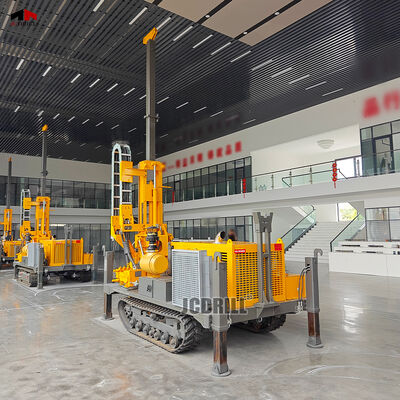

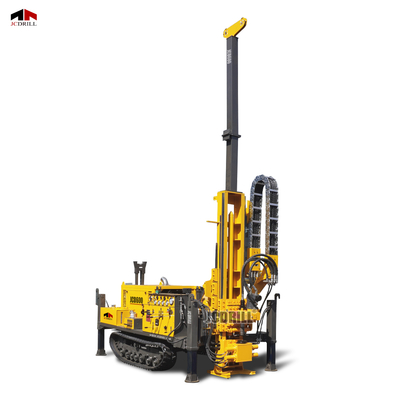

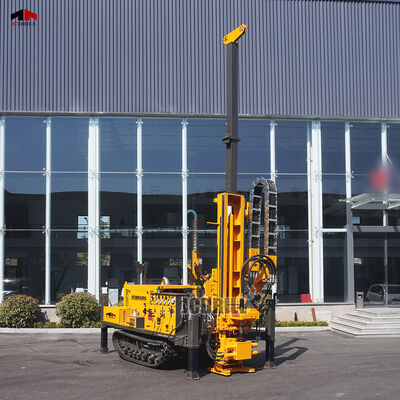

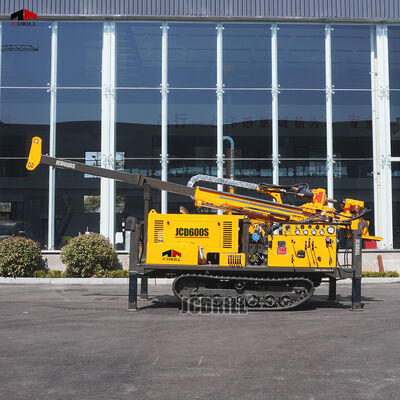

JCD600Sは、鉱物探査および地質調査において効率的なパフォーマンスを発揮するように設計された堅牢な全油圧式コア掘削リグです。HTW、NTW、BTWドリルロッドを使用したワイヤーラインコアリング技術に最適化されており、最大掘削深度は800メートルです。92kWのYUCHAIターボチャージドディーゼルエンジンを搭載したこのリグは、特に過酷な現場条件において、強化されたトルクと一貫したパフォーマンスを提供します。油圧システムは定格圧力20MPa、流量220L/minで動作し、すべての掘削機能で安定した操作を保証します。
| 仕様 | 単位 | JCD600S |
|---|---|---|
| 掘削能力 | ||
| 掘削能力 | HTW-NTW-BTW | |
| 掘削深度 | m | 350-700-800 |
| 油圧システム | ||
| 定格圧力 | MPA | 20 |
| 定格流量 | L/min | 220 |
| 放熱 | 空冷 | |
| エンジン | ||
| ブランド | YUCHAI | |
| タイプ | ターボチャージャー | |
| 定格回転数 | RPM | 2400 |
| 定格出力 | kW | 92 |
| 掘削システム | ||
| トルク | N.M. | 450-1300 |
| 回転数 | RPM | 1300 |
| タワータイプ | 一体型地上設置型 | |
| 送りストローク | mm | 1900 |
| 掘削角度 | ° | 45-90 |
| 最大引き上げ能力 | Ton | 16 |
| 最大押し込み能力 | Ton | 8 |
| ワイヤーロープホイスト | ||
| 揚力 | kg | 600 |
| 回転数 | RPM | 100-300 |
| ワイヤーロープ径 | mm | 6 |
| ロープ容量 | m | 700 |
| 走行システム | ||
| 操作タイプ | 手動＆リモートコントロール | |
| 走行速度 | KM/H | 3.5 |
| 登坂角度 | ° | 40 |
| 泥水ポンプ | ||
| モデル | BW-120 | |
| 流量 | L/MIN | 0-120 |
| 圧力 | MPA | 0-7 |
| 重量と寸法 | ||
| 輸送サイズ | mm | 4200* 2050* 2300 |
| 重量 | Ton | 5/6 |
JCD600Sは、高効率の220L/min油圧システムと組み合わされた92kWのYUCHAIターボチャージドエンジンを搭載しています。この構成は、信頼性の高いトルク出力と応答性の高い制御を提供し、連続的で要求の厳しい掘削作業中のスムーズなパフォーマンスを保証します。

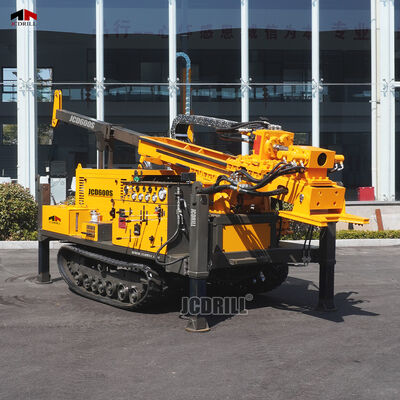

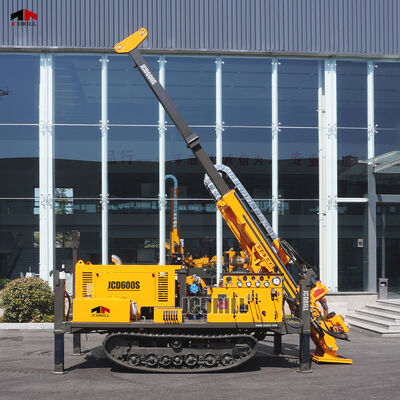

このリグは、45°から90°までの掘削角度をサポートする一体型の地上設置型マストを備えています。1900mmの送りストロークと16トンの引き上げ能力により、さまざまな地質条件で優れた安定性と掘削精度を提供します。
より深い掘削作業の効率を高めるために、JCD600SはBW-120泥水ポンプと700メートルのワイヤーロープホイストシステムを統合しています。これらのコンポーネントは、一貫したフラッシングと容易なロッドハンドリングを保証し、ダウンタイムを削減し、全体的な生産性を向上させます。
柔軟な現場操作のために、このリグは手動およびリモートコントロールモードの両方をサポートしています。3.5 km/hでの移動能力と最大40°の傾斜路を登る能力により、起伏の多い遠隔地の現場に非常に適応できます。
鉱床の探査と評価に最適です。JCD400は、鉱石グレードと地質構造の決定に不可欠な、連続的で高品質なコアサンプルを提供します。
トンネル、橋、ダム、高速道路などの土木工学プロジェクトで一般的に使用され、建設前に地下条件と基礎の安定性を評価します。
大学、研究所、調査チームが岩石形成、層序、およびテクトニック特徴を研究するための不可欠な地質データを提供します。
浅い地下水マッピングまたは小規模な井戸設置に役立ちます。特に、帯水層を見つけるために正確なコア分析が必要な地域で役立ちます。
汚染された土地の調査および環境サイト評価で使用されます。特に、実験室試験のために未攪拌のコアサンプルが必要な場合に役立ちます。
強力な移動能力と40°の登坂能力により、従来の掘削機では容易に到達できない起伏の多い、丘陵地帯、または遠隔地の環境で優れたパフォーマンスを発揮します。
Q1: JCD600Sはどのような種類の掘削用に設計されていますか？
A1: JCD600Sは、HTW、NTW、BTWドリルロッドを使用したワイヤーラインコアリング技術によるダイヤモンドコア掘削専用に設計されています。
Q2: JCD600Sの最大掘削深度はどのくらいですか？
A2: このリグは、BTWロッドで最大800メートル、NTWで700メートル、HTWで350メートルに達することができます。
Q3: JCD600Sにはどのエンジンが搭載されていますか？
A3: YUCHAI製の92kWターボチャージドディーゼルエンジンを搭載しており、2400 RPMで動作し、安定した強力な現場パフォーマンスを提供します。
Q4: 油圧システムの定格圧力と流量はどのくらいですか？
A4: 油圧システムは、定格圧力20 MPa、流量220 L/minで動作し、すべての掘削操作の信頼性の高い機能を保証します。
Q5: 送りストロークと引き上げ能力はどのくらいですか？
A5: JCD600Sは、1900mmの油圧送りストロークを備え、最大引き上げ能力は16トン、押し込み能力は8トンです。
Q6: このリグは垂直掘削と傾斜掘削の両方を行うことができますか？
A6: はい、一体型の地上設置型マストは、45°から90°までの調整可能な掘削角度をサポートしており、垂直および傾斜コア掘削の両方に適しています。
Q7: このリグはどのような種類の泥水ポンプを使用していますか？
A7: このリグにはBW-120泥水ポンプが付属しており、0〜120 L/minの流量と最大7 MPaの圧力に対応しており、軟らかい〜中硬度の地層に最適です。
Q8: ワイヤーロープホイストシステムは含まれていますか？
A8: はい、このリグには600kgのワイヤーロープホイストシステムと700メートルのロープ容量が含まれており、補助的な吊り上げとロッドハンドリングをサポートします。
Q9: JCD600Sはリモート操作をサポートしていますか？
A9: はい、このリグは手動およびリモートコントロールモードの両方をサポートしており、現場での柔軟性と安全性の向上を提供します。
Q10: 走行速度と登坂能力はどのくらいですか？
A10: JCD600Sは3.5 km/hで移動でき、最大40°の傾斜路を登ることができるため、起伏の多いまたは遠隔地の現場に適しています。
Q11: 輸送寸法と総重量はどのくらいですか？
A11: 輸送寸法は4200 × 2050 × 2300 mmで、重量は構成によって5〜6トンです。
