Pqの頭部の標準1.5mのワイヤーラインの炉心バレルアセンブリ

Pqの頭部の標準1.5mのワイヤーラインの炉心バレルアセンブリ
Pq Head Standard 1.5m Wireline Core Barrel Assembly
Pqの頭部の標準1.5mのワイヤーラインの炉心バレルアセンブリ Pqの頭部の標準1.5mのワイヤーラインの炉心バレルアセンブリ Pqの頭部の標準1.5mのワイヤーラインの炉心バレルアセンブリ Pqの頭部の標準1.5mのワイヤーラインの炉心バレルアセンブリ Pqの頭部の標準1.5mのワイヤーラインの炉心バレルアセンブリ

大画像 :  Pqの頭部の標準1.5mのワイヤーラインの炉心バレルアセンブリ

商品の詳細:
起源の場所: 河北、中国
ブランド名: JCDRILL
証明: ISO,CE
お支払配送条件:
最小注文数量: 1Set
価格: Negotation
受渡し時間: 15 交渉されるため
支払条件: T/T、L/C、D/P、ウェスタン・ユニオン、MoneyGram
供給の能力: 1年ごとの2000セット/セット

Pqの頭部の標準1.5mのワイヤーラインの炉心バレルアセンブリ

説明
モデル番号: 炉心バレルPQの頭部 タイプ: 二重炉心バレル
標準: AQ BQ NQ HQ PQ 商品名: 炉心バレルアセンブリ
適用: ワイヤー ライン コア試すい 色: 黒い
パッケージ: 木箱のパッケージ シリーズ: DCDMAワイヤー ラインQシリーズ
重量: 13.70kg Diamters: 紀元前にNC HCのPC BC3 NC3 HC3 PC3 Tシリーズ
長さ: 1.5m、3m
ハイライト:

pqのヘッド ワイヤーラインの炉心バレル

,

1.5mのワイヤーラインの炉心バレル

,

pqのヘッド炉心バレルアセンブリ



深い石の石はよく地質コア試すいおよびボーリング装置の標準的なワイヤーラインの炉心バレルに穴をあける



深い石の石はよくPq/hq/nq/bqの地質コア試すいおよびボーリング装置の標準的なワイヤーラインの炉心バレル及びOvershotsに穴をあける
 >> 導入

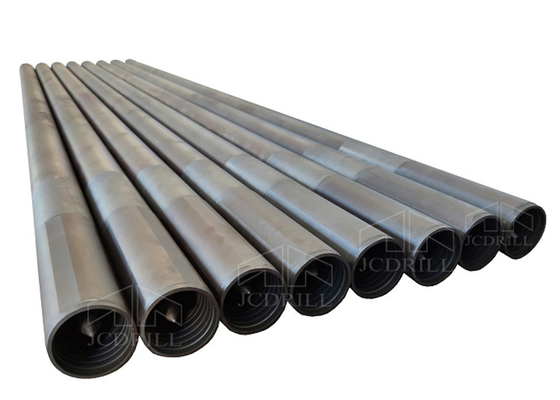

ワイヤーライン芯を取るシステムは炉心バレルアセンブリおよびオーバーシュートされたアセンブリを含んでいる。炉心バレルアセンブリは内部管のグループおよび外の管のグループで構成される。内部及び外の管に1.5メートルおよび3メートルの標準的な長さがある。

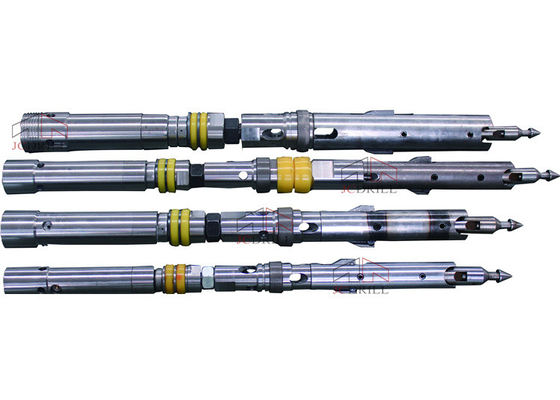

ヘッド アセンブリは提供する:内部の管アセンブリ、忍耐アセンブリ水圧の作動の徴候および流動制御弁の挿入そして検索が内部管が静止している残り、サンプル損傷の間の訓練を避けるように掛け金を降ろし、ピボットspearpointのメカニズム。
Pqの頭部の標準1.5mのワイヤーラインの炉心バレルアセンブリ 0


すべてのヘッド アセンブリは弁のメンバーが圧縮されるとき完全なか妨げられた内部管を示しているドリル オペレータに水圧信号を提供する止められた弁アセンブリを織込んでいる。

炉心バレルアセンブリはinner-tubeのグループおよび外管のグループで構成される。inner-tubeのグループはで構成される:ヘッド アセンブリ、内部管、中心揚げべらの箱、中心揚げべら、停止リング。
inner-tubeのグループは鋭いプロセスの間にコア サンプルを集め、外管のグループの独立者である。外管のグループは炉心バレルの部品の残りで構成される:

カップリングの、アダプターのカップリング錠、外の管。
外管のグループは穴の底に常に残り、鋭いプロセスの間にinner-tubeのグループを収容する。


ID# 項目 記述 単位 重量(Kg)
AQ
1-11 3mの炉心バレル SZJ-AQ-3000 置きなさい 24.27
1-11 1.5mの炉心バレル SZJ-AQ-1500 置きなさい 15.29
BQ
1-11 3mの炉心バレル SZJ-BQ-3000 置きなさい 40.45
1-11 1.5mの炉心バレル SZJ-BQ-1500 置きなさい 25.49
NQ
1-11 3mの炉心バレル SZJ-NQ-3000 置きなさい 64.88
1-11 1.5mの炉心バレル SZJ-NQ-1500 置きなさい 47.31
HQ
1-11 3mの炉心バレル SZJ-HQ-3000 置きなさい 98.30
1-11 1.5mの炉心バレル SZJ-HQ-1500 置きなさい 67.53
PQ
1-11 3mの炉心バレル SZJ-PQ-3000 置きなさい 142.50
1-11 1.5mの炉心バレル SZJ-PQ-1500 置きなさい 100.29



二重管の表面
サイズ(表面の調査のドリル) メートル法(mm) 帝国システム()
穴径 棒径 穴径 棒径
BQ 60 36.4 2.36 1.43
NQ 75.7 47.6 2.98 1.88
HQ 96.1 63.5 3.78 2.5
PQ 122.7 85 4.83 3.34
三重の管の表面
NQ3 75.7 45 2.98 1.78
HQ3 96.1 61.1 3.78 2.41
PQ3 122.7 83 4.83 3.27

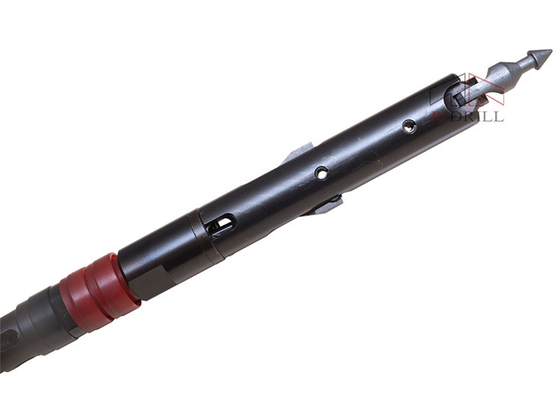

>> PQのヘッド アセンブリ構造の図表

ID# 項目 Decription 単位 重量(kg)
1-25 ヘッド アセンブリ PQ-TKZC 置きなさい 23.00
1 先峰 PQ-TK-LMT PC 1.68
2 止め金のばね PQ-TK-DWTH PC 0.01
3 止め金ピン PQ-TK-DWX PC 0.07
4 先峰ポイント基盤 PQ-TK-MTZ PC 1.89
5 場合を引き込める掛け金 PQ-TK-HSG PC 3.42
6 スプリング ピン TXX-18*55 PC 0.05
7 スプリング ピン(2) TXX-18*72 グループ 0.12
8 掛け金ばね PQ-TK-ZH PC 0.02
9 掛け金(2) PQ-TK-TKB 0.66
10 スプリング ピン(2) TXX-13*60 グループ 0.06
11 スプリング ピン TXX-13*75 PC 0.03
12 掛け金の基盤 PQ-TK-TKZ PC 0.24
13 上部の掛け金ボディ PQ-TK-TKJ PC 5.45
14 着陸の肩 PQ-TK-XGH PC 0.39
15 サークリップ KYDQ-85 PC 0.02
16 Stoverのロックナット PQ-TK-TJLM PC 0.53
17 紡錘 PQ-TK-ZZ PC 3.88
18A 懸命の切断弁 PQ-TK-FP PC 0.1
18B 切断弁の柔らかさ PQ-TK-FP-H PC 0.1
19 洗濯機(2)の調節 PQ-TK-JGD グループ 0.3
20A 軸受け ZC-52209 PC 0.59
20B 内部リング(2) PQ-TK-ZCNT グループ 0.34
21 紡錘のブッシュ PQ-TK-ZCZ PC 2.65
22 軸受け ZC-51207 PC 0.21
23 圧縮ばね PQ-TK-ZZTH PC 0.83
24 ロックナット ZSLM-M30 PC 0.25
25 内部管の帽子アセンブリ PQ-TK-NGJTZC PC 5.54
25A 内部管の帽子 PQ-TK-NGJT PC 5.07
25B 一致にグリースを塗りなさい ZYZ-M10*1 PC 0.01
25C 球(2) GQ-22 PC 0.04
25D 逆止弁ボディ PQ-TK-FYG PC 0.42

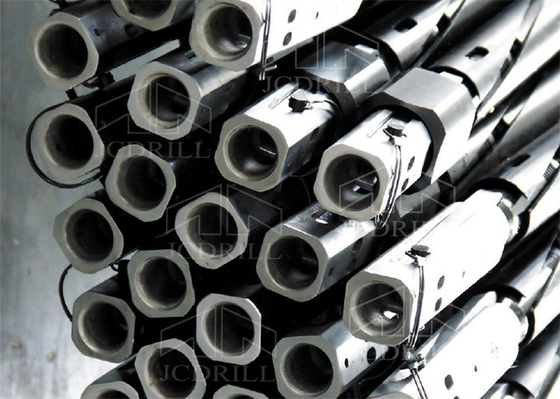

>> パッケージ及び郵送物
Pqの頭部の標準1.5mのワイヤーラインの炉心バレルアセンブリ 1

>> 私達について


JCDRILLはユーザーの良質鉱山を提供する及びあく解決、私達は「質、信用による開発による存続」の戦略的な概念に常に焦点を合わせる。



私達は石の発破掘削装置、井戸の掘削装置、ダイヤモンドのコア試すいの装備、アンカー掘削装置および相対的な付属品及び訓練サービスの研究、開発および農産物でspecilized。絶えず私達の先端技術をすべての顧客、優秀な装置、厳密なテストの平均に専門の鋭い解決に与えれば私達のブランド「JCDRILL」を市場のよいイメージ確立するよいサービス ネットワーク今、私達は国内市場の50%をプロダクト占め、40ヶ国以上へ輸出であり、ISO9001を与えた:2002年11月の2000年。



優秀な技術および固体市場サービスの機能と、私達に健全な販売システムが両方あり、私達が顧客の信任に国内外で勝つのを両方助ける優秀なサービス支援 システム、良質の専門の空気圧縮機の解決および相対的な売り上げ後のサービスを掘削装置のユーザーにまた与えてもいい。
