ダイヤモンドの二重管5ft/10ftのワイヤーラインの炉心バレルシステム セリウムISO 9001/2008

ダイヤモンドの二重管5ft/10ftのワイヤーラインの炉心バレルシステム セリウムISO 9001/2008
Diamond Double Tube 5ft / 10ft Wireline Core Barrel System CE ISO 9001/2008
ダイヤモンドの二重管5ft/10ftのワイヤーラインの炉心バレルシステム セリウムISO 9001/2008 ダイヤモンドの二重管5ft/10ftのワイヤーラインの炉心バレルシステム セリウムISO 9001/2008 ダイヤモンドの二重管5ft/10ftのワイヤーラインの炉心バレルシステム セリウムISO 9001/2008 ダイヤモンドの二重管5ft/10ftのワイヤーラインの炉心バレルシステム セリウムISO 9001/2008 ダイヤモンドの二重管5ft/10ftのワイヤーラインの炉心バレルシステム セリウムISO 9001/2008

大画像 :  ダイヤモンドの二重管5ft/10ftのワイヤーラインの炉心バレルシステム セリウムISO 9001/2008

商品の詳細:
起源の場所: 河北、中国
ブランド名: JCDRILL
証明: ISO,CE
モデル番号: 炉心バレルAQの頭部
お支払配送条件:
最小注文数量: 1Set
価格: Negotation
受渡し時間: 15 交渉されるため
支払条件: T/T、L/C、D/P、ウェスタン・ユニオン、MoneyGram
供給の能力: 1年ごとの2000セット/セット

ダイヤモンドの二重管5ft/10ftのワイヤーラインの炉心バレルシステム セリウムISO 9001/2008

説明
モデル番号: 炉心バレルAQの頭部 タイプ: 二重炉心バレル
標準: AQ BQ NQ HQ PQ 商品名: 炉心バレルアセンブリ
適用: ワイヤー ライン コア試すい 色: 黒い
パッケージ: 木箱のパッケージ シリーズ: DCDMAワイヤー ラインQシリーズ
重量: 13.70kg Diamters: 紀元前にNC HCのPC BC3 NC3 HC3 PC3 Tシリーズ
長さ: 1.5m、3m
ハイライト:

セリウムのワイヤーラインの炉心バレル

,

10ftのワイヤーラインの炉心バレル

,

5ftのダイヤモンドの訓練の炉心バレルアセンブリ

5ft/10ftのダイヤモンドの二重管のワイヤーラインの炉心バレルシステム セリウムISO 9001/2008
>> 導入

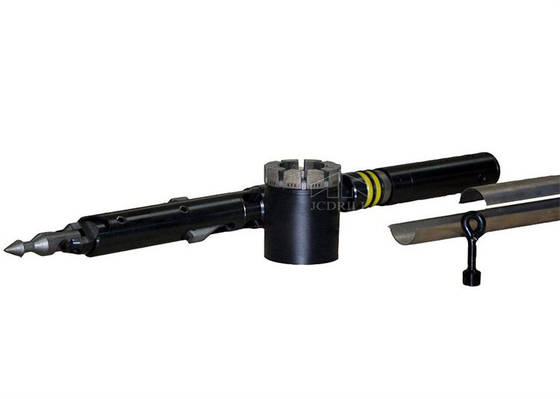

ワイヤーライン芯を取るシステムは炉心バレルアセンブリおよびオーバーシュートされたアセンブリを含んでいる。炉心バレルアセンブリは内部管のグループおよび外の管のグループで構成される。内部及び外の管に1.5メートルおよび3メートルの標準的な長さがある。

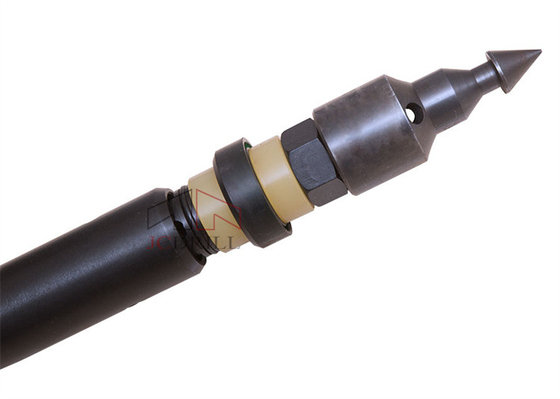

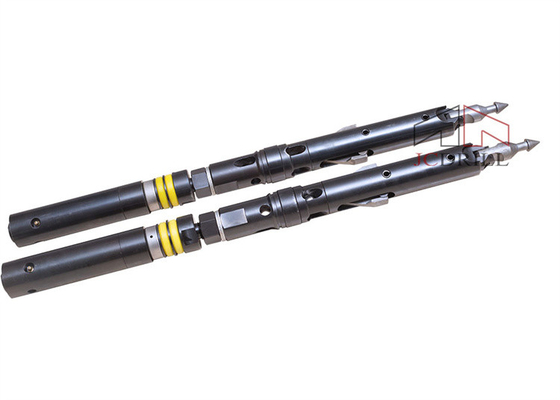

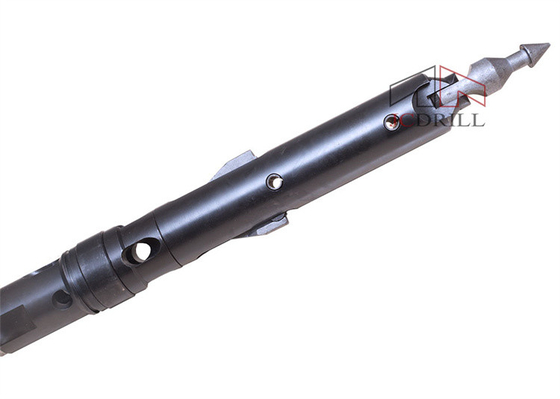

ヘッド アセンブリは提供する:内部の管アセンブリ、忍耐アセンブリ水圧の作動の徴候および流動制御弁の挿入そして検索が内部管が静止している残り、サンプル損傷の間の訓練を避けるように掛け金を降ろし、ピボットspearpointのメカニズム。
ダイヤモンドの二重管5ft/10ftのワイヤーラインの炉心バレルシステム セリウムISO 9001/2008 0


すべてのヘッド アセンブリは弁のメンバーが圧縮されるとき完全なか妨げられた内部管を示しているドリル オペレータに水圧信号を提供する止められた弁アセンブリを織込んでいる。

炉心バレルアセンブリはinner-tubeのグループおよび外管のグループで構成される。inner-tubeのグループはで構成される:ヘッド アセンブリ、内部管、中心揚げべらの箱、中心揚げべら、停止リング。
inner-tubeのグループは鋭いプロセスの間にコア サンプルを集め、外管のグループの独立者である。外管のグループは炉心バレルの部品の残りで構成される:

カップリングの、アダプターのカップリング錠、外の管。
外管のグループは穴の底に常に残り、鋭いプロセスの間にinner-tubeのグループを収容する。


二重管の表面
サイズ(表面の調査のドリル) メートル法(mm) 帝国システム()
穴径 棒径 穴径 棒径
BQ 60 36.4 2.36 1.43
NQ 75.7 47.6 2.98 1.88
HQ 96.1 63.5 3.78 2.5
PQ 122.7 85 4.83 3.34
三重の管の表面
NQ3 75.7 45 2.98 1.78
HQ3 96.1 61.1 3.78 2.41
PQ3 122.7 83 4.83 3.27


>> AQのヘッド アセンブリ構造の図表

ID# 項目 Decription 単位 重量(kg)
1-30 ヘッド アセンブリ AQ-TKZC 置きなさい 3.54
1 先峰 AQ-TK-LMT PC 0.12
2 ロックナット(3) AQ-TK-SJM グループ 0.02
3 停止洗濯機(3) AQ-TK-DH グループ 0.04
4 切断弁(2) AQ-TK-FP PC 0.01
5 先峰ポイント基盤 AQ-TK-MTZ PC 0.32
6 場合を引き込める掛け金 AQ-TK-HSG PC 0.60
7 スプリング ピン TXX-10*32 PC 0.01
8 スプリング ピン TXX-8*32 PC 0.01
9 掛け金ばね AQ-TK-ZH PC 0.01
10 上部の掛け金ボディ AQ-TK-TKJ PC 0.36
11 掛け金(2) AQ-TK-TKB 0.12
12 スプリング ピン TXX-10*24 PC 0.01
13 着陸の肩 AQ-TK-XGH PC 0.05
14 サークリップ ZYDQ-24 PC 0.02
15 スリーブ軸受け AQ-TK-HDJT PC 0.50
16 平らなキー AQ-TK-PJ PC 0.02
17 ばねの帽子(2) AQ-TK-THYT グループ 0.30
18 ばね AQ-TK-TH PC 0.02
19 ロックナット ZSLM-M12 PC 0.02
20 ばねハウジング AQ-TK-THT PC 0.62
21 ロックナット ZSLM-M14 PC 0.02
22 洗濯機 AQ-TK-DP PC 0.01
23 軸受け ZQ-51102 PC 0.02
24 紡錘のブッシュ AQ-TK-ZCZ PC 0.28
25 軸受け ZQ-51202 PC 0.03
26 紡錘 AQ-TK-ZZ PC 0.36
27 Stoverのロックナット AQ-TK-TJLM PC 0.04
28 内部管の帽子 AQ-TKNGJT PC 0.42
29 GQ-5 PC 0.01
30 逆止弁ボディ AQ-TK-FYG PC 0.02


>> パッケージ及び郵送物
ダイヤモンドの二重管5ft/10ftのワイヤーラインの炉心バレルシステム セリウムISO 9001/2008 1


>> 私達について


JCDRILLはユーザーの良質鉱山を提供する及びあく解決、私達は「質、信用による開発による存続」の戦略的な概念に常に焦点を合わせる。



私達は石の発破掘削装置、井戸の掘削装置、ダイヤモンドのコア試すいの装備、アンカー掘削装置および相対的な付属品及び訓練サービスの研究、開発および農産物でspecilized。絶えず私達の先端技術をすべての顧客、優秀な装置、厳密なテストの平均に専門の鋭い解決に与えれば私達のブランド「JCDRILL」を市場のよいイメージ確立するよいサービス ネットワーク今、私達は国内市場の50%をプロダクト占め、40ヶ国以上へ輸出であり、ISO9001を与えた:2002年11月の2000年。



優秀な技術および固体市場サービスの機能と、私達に健全な販売システムが両方あり、私達が顧客の信任に国内外で勝つのを両方助ける優秀なサービス支援 システム、良質の専門の空気圧縮機の解決および相対的な売り上げ後のサービスを掘削装置のユーザーにまた与えてもいい。
