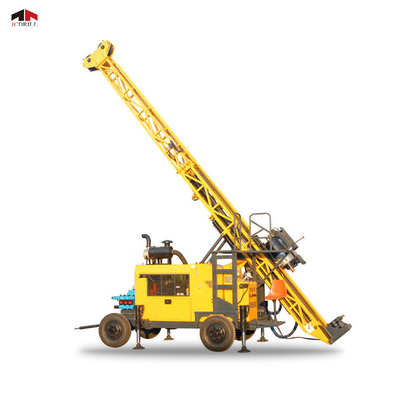

BQ 1500mの鋭い容量のトレーラーによって取付けられる携帯用ダイヤモンドの穿孔機の装備

BQ 1500mの鋭い容量のトレーラーによって取付けられる携帯用ダイヤモンドの穿孔機の装備

ブランド名: JCDRILL
モデル番号: JCD1500
MOQ: 台分
価格: Negotation
支払条件: T/T、L/C、ウェスタン・ユニオン、MoneyGram
供給能力: 2000set
詳細情報
起源の場所:
中国
証明:
ISO,CE
タイプ:
核掘削装置
掘り込み深さの容量:
1500M ((BQ)
穴の直径:
BQ,NQ,HQ,PQ
ドリルの角度:
45°-90°
最大回転トーク:
4650N.m
適用する:
鉱業
エンジン:
カミングス 6CTA8.3-C195
引き戻す容量:
30KN
総重量:
10000kg
エンジンパワー:
145KW
サイズ:
6250 × 2220 × 2730 ミリ
パッケージの詳細:
標準的な輸出交通機関のパッケージ
供給の能力:
2000set
ハイライト:

コア試すい機械

,

ダイヤモンドのコア試すい装置

製品説明

トレーラーマウントポータブルJCD1500 BQ 1500m掘削能力付きフル油圧ダイヤモンドコア掘削リグ



応用

JCD1500新しいモデルフル油圧コアドリルリグは高度になります。これは、ホイールトレーラー上の典型的な油圧ドリルリグであり、国内外の同じ種類の機器の参照技術を備えています。ドリルリグには、合理的な設計と優れたパフォーマンスがあります。操作とメンテナンスが簡単です。

JCD1500ホイールトレーラー上の油圧ドリルリグは、主に傾斜およびまっすぐな穴の掘削に使用されます。地質学、冶金、石炭、核産業、水文学、およびその他の産業分野の探査と調査に使用できます。主にダイヤモンドと炭化物の先端のビットを使用することにより、コア掘削リグです。適切な使用と合理的なメンテナンスは、可用性と長時間の労働寿命で最高の操作とパフォーマンスを保証する可能性があります。したがって、すべての顧客は、操作とメンテナンスのために厳密にマニュアルに従う必要があります。次の原因から、機器の損傷や人身傷害などのすべての損失は、顧客が自分の行動に責任を負うべきです。
・このマニュアルに記載されているものを超えるアプリケーション。
・機器への変更は、それ自体で推定されます。
・安全指示と規制、および/またはマニュアルの要件に従わない使用に反する操作またはパフォーマンス。
・マシン全体および各コンポーネントへのメンテナンスは、要件に反します。

特性

ドリルリグは、完全な油圧ドライビング、​​タイヤトレイルタイプを採用するため、ホイールトレーラーの典型的な油圧ドリルリグです。ドリルヘッドは、2速機械ギアシフトの関数を備えた可変モーター、高度でシンプルな構造による段階のない速度の変化によって駆動されます。ドリルヘッドには、中空のスピンドルとオイルシリンダーをチェーンと接続するシステムが供給され、駆動されます。システムには機能があります。オイルシリンダーのピストンロッドが特定の距離を1つ移動すると、ドリルヘッドが距離を2倍にします。マストは、重心が低く、ユニット全体の良好な安定性を備えた掘削穴について、角度0〜90度の範囲内で調整できます。リグは、オペレーターに素晴らしい視野と幅広い快適な作業状態を提供します。リグは全体的な構造がきれいに見え、志向の人々のデザインの思考を具体化します。
(1)信頼できるパフォーマンス
重要な補助機器を国際的に購入するガイドラインに基づいて、ディーゼルエンジン、油圧ポンプ、メインバルブ、モーター、クローラーレデューサー、主要な油圧スペアパーツはすべて、国内外で採用された有名なブランド製品です。
(2)ホイールトレーラーの高効率油圧ドリルリグ
大きなトルク、高出力ユニットの割り当て、および合理的な構造設計と高度な動作方法と6メートル(19.7フィート)のドリルロッドの長さにより、これらはすべて、ドリルリグの高動作と性能効率を保証します。
(3)環境保護
ディーゼルエンジンの汚染排出量が少なく、プロのノイズ削減設計により、ドリルリグは都市の運営とパフォーマンスに完全に適しています。
(4)ホイールトレーラーの油圧ドリルリグの省エネ
高度な負荷敏感な制御技術を採用すると、ドリルリグは消費電力と熱生成を最低レベルに減らしました。エレガントなアウトライン、コンパクトな構造、信頼性の高いパフォーマンス、操作を簡単に備えているため、現在の国内市場の完全な油圧コアドリルリグで選択される優先機器です。

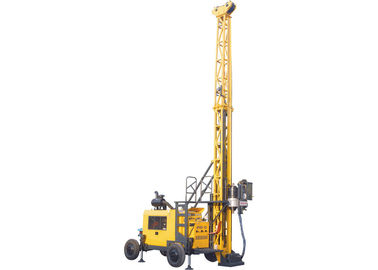

BQ 1500mの鋭い容量のトレーラーによって取付けられる携帯用ダイヤモンドの穿孔機の装備 0

仕様

これらの表の数値は、フィールドエクスペリエンスに基づいて計算されており、合理的に予想される場合があります。実際の掘削能力は、ホールド内のツールと条件、使用される掘削技術と機器に依存します。

ディーゼルエンジン モデル Cummins 6CTA8.3-C195(ターボチャージュおよび電荷水を冷却)
変位 8.3L(2.19米ガロン)
  145kw(195hp)
定格RPM(工場設定) 2200rpm
掘削能力 BQ 1500 m(4920フィート)
NQ 1300 m(4264フィート)
本社 1000 m(3280フィート)
pq 680 m(2230フィート)
ドリルヘッド 回転モーター 二重油圧モーター - 可変で可逆的なメーカー:Sauer-Danfoss
RPM 2つのシフト/ステップレス変更0-1145 rpm
比率 1st 8.776:1 2nd 2.716:1
ヘッドオープナー 油圧ドライブを備えた横方向のスライディングウェイ
油圧チャック(PQ) 油圧で開いたディスクスプリングクランプ、通常閉じたタイプの軸方向保持容量222 400 n
  マックス。トルク 4650 n・m(3427 lbf・ft)
直径を保持します 121 mm(4.76インチ)
マックス。スピンドルの持ち上げる容量 150 kN(33720 lbf)
マックス。給餌力 75 kN(16860 lbf)
プライマリポンプパッケージ ドリルヘッドの回転、メインホイスト、泥ポンプ、ラインウィンチの駆動のための軸ピストン可変変位トリプレックスポンプ。 メーカー:Danfoss 1st Pump:28.5MPAで150lpm 2番目のポンプ:25MPAで120lpm 3番目のポンプ:25MPAで102 LPM
油圧タンク 容量 420 L(111米ガロン)
巻き上げ速度(単一ワイヤ) 38-70m/min(裸のドラム)
メインの容量 巻き上げ力(単一ワイヤ) 77kn(17310 lbf)
ホイスト 鋼線の直径 18 mm(0.71インチ)
  鋼線の長さ 50 m(164フィート)
  巻き上げ速度(単一ワイヤ) 164m/min(裸のドラム)
ワイヤーラインの容量 巻き上げ力(単一ワイヤ) 12 kN(2698 lbf)(裸のドラム)
ホイスト 鋼線の直径 6 mm(0.24インチ)
  鋼線の長さ 1500 m(4920フィート)
  マストの高さ 11 m(36フィート)
  マスト調整角 0°–90°
  掘削角 45°〜90°
マスト 給餌ストローク 3800 mm(150インチ)
  滑りのストローク 1500 mm(59インチ)
  フィードプル 15000kg(33075 lb)
  フィードスラスト 7500kg(16538 lb)
  ロッドプル 3mまたは6m(9.84feetまたは19.68feet)
泥ポンプフットクランプ タイプ 往復ポンプトリプレックスプランジャー
モデル BW250
脳卒中 100mm(3.9インチ)
出力ボリューム 250,145、90、52 L/min(66、38、24、14 USガロン/分)
放電圧力 2.5、4.5、6.0、6.0 MPa(363、653、870、870 psi)
クランプスコープ 55.5-117.5 mm(2.19-4.63インチ)穴を通るo154mm(6.06インチ)
他の 重さ 10000 kg(22050 lb)
作業寸法(L×w×h) 5652×2130×10200mm(222.5×83.9×401.6インチ)
輸送寸法(L×w×h) 5970×2130×2730mm(235×83.9×107.5インチ)
輸送方法 タイヤタイプ

顧客ケース

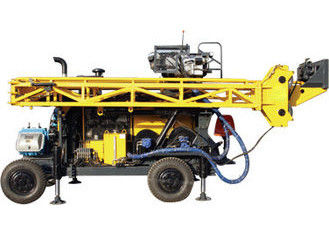

                                  BQ 1500mの鋭い容量のトレーラーによって取付けられる携帯用ダイヤモンドの穿孔機の装備 1
