商品の詳細:
|
| モデル番号: | XY300 | 鋭い深さ: | 1100m （NQ） |
|---|---|---|---|
| 鋭い直径: | BQ-HQ | ドリルの管長さ: | 4.2m |
| 使用法: | 地質学およびミネラル調査 | あくMETHOLD: | 泥の訓練 |
| 最高の紡錘の速度: | 30-1050r/min | エンジン力: | 48kw@1500rpm |
| MUDポンプ: | BW250/BW160 | 鋭い角度: | 90-75 |
| ハイライト: | ダイヤモンドのコア試すい装置,油圧コア試すい機械 |
||

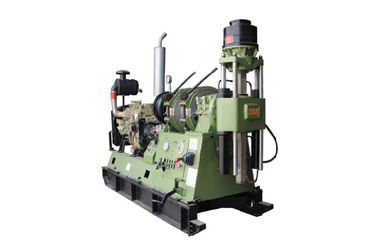

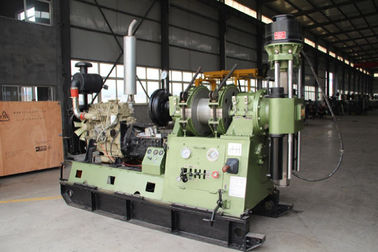

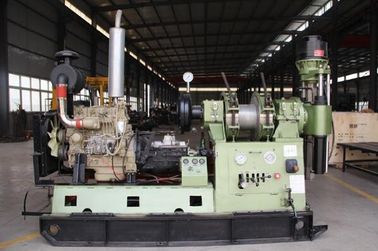

地質学/ミネラル調査の穿孔機XY-44Aのための高性能のダイヤモンドの穿孔機の装備
適用
紡錘のタイプ掘削装置として、XY-44Aの穿孔機の装備はダイヤモンドのビットかタングステン炭化物を取る-ひっくり返されたビットは水ブレーキと一直線に並ぶ。それは大いにより長く移動する二重シリンダーによって与えられる。そのオイルは油圧ロックによって油圧くもディスクによって2つの反対の方向で供給される。それは工学地質学の調査、水文学の鋭く、基本的な山工学（コア試すい、よく鋭い、山の訓練）でよく広く利用されている。
1便の事の価値がある認知がある。穿孔機の装備は新技術を採用した。技術は大口径のドリル管の多数のモデルで、特に使用することができる。この技術は鋭い効率を改善してかなり有効である。
特徴
1. 低速間より多くの速度の等級（8つの等級）、適度な速度範囲および高いトルクがある。最高。トルクは3200までNである•m （2358のlbf•ft）。穿孔機の装備XY-44Aはよくtungalloy carbidひっくり返されたおよびダイヤモンド オイル、また設計地質学の調査、水文学の鋭く、基本的な山工学の穿孔機で合わせられる。
2。大きい紡錘I.D 93mm （3.66インチ）によって、ドリルは多くによって二重水圧シリンダによってロング ストロークの600mmまで（23.62インチ）与えられる。強い科学技術の適応性を使うと、装備は多くのでワイヤー ラインを使うと中心を得る大口径のドリル棒の訓練の分野、特に、（芯を取る上部）合わせることができる。従ってそれは穴のより少なく不良の訓練効率の改善でより有効である。
3。穿孔機の装備のための強力で鋭い容量によって、評価される鋭い深さはに、71mm （2.80インチ）のワイヤーラインの穿孔機の棒によって000m （39.37インチ）上がる。
4.重量とうまくのライトは10部に能力を、装備容易に分解することができる降ろす;最も大きい器具は300のkg （661.5 lb）にある。全ドリルは2150kg （4741のlb）に山岳地帯で、それ特に容易に動くことができるある。
5.ベルビルのばねによって締め金で止められ、水圧シリンダによってゆるめられて、油圧チャックは自動調心3顎と採用される。それは強く、安定した締め金で止める力である。
6。この穿孔機の装備は安定した、滑らかな深い穴の訓練のための水ブレーキが装備されている。
7.単信歯車ポンプを搭載する供給オイル、それは取付けおよび操作のために容易である;エネルギー消費と油圧装置の低いオイル温度で下げなさい;穿孔機の装備は安定した訓練に確かにある。作動しないことを力エンジンに穴の鋭い用具を高く上げる手動の油ポンプは置かれた使用中である場合もある。
8。によって密集した構造そして適度なレイアウト、および非重複された物露出されて、全部品がそれは維持のために便利である。
9。および長い移動の間隔460mmまで（18.1インチ）低い重心によって、装備は高速訓練で信頼でき、安定している。
10。蟻の振動計が付いている穴の条件を知ることを得ることは容易である。槓杆握りのより少しは、装備適用範囲が広くそして柔軟に作動させることができる。
11。コア試すいの装備は深い穴の訓練で着実にそしてしっかりはたらくことができる
12。シングルまたはダブル ギヤによって作動によって、油圧装置オイルのエネルギーそして低温の低い消費がある。
13。鋭い用具を高く上げるのに故障中の力の場合では手の巻き取る油ポンプが使用されるかもしれない。
14。構造のため、この穿孔機の装備は密集し、適度である。
15。長い生命anti-vibration器械との穴の条件を習得することは容易である
1. ドリル容量
（1）コア試すい
| ドリル棒の変化 | ドリル棒のタイプ | ドリルの深さ | |
| そしてプレーナー | Ф43×6mm （Ф1.69×0.24インチ） | 1400のm （4592feet） | |
| ドリル棒中国製 | Ф54×6 mm （Ф2.13×0.24インチ） | 1000のm （3280feet） | |
| Ф67×6 mm （Ф2.64×0.24インチ） | 830のm （2722feet） | ||
| 厚くされた内部 | Ф50×5.5 mm （Ф1.97×0.22インチ） | 1300のm （4264feet） | |
| Ф60×6 mm （Ф2.36×0.24インチ） | 950のm （3116feet） | ||
| ワイヤー ラインとの中心の抽出 | Ф55.5×4.73mm （Ф2.19×0.19inch） | 1400のm （4592feet） | |
| Ф71×5 mm （Ф2.80×0.20インチ） | 1000のm （3280feet） | ||
| Ф89×5 mm （Ф3.50×0.20インチ） | 800のm （2624feet） | ||
| DCDMA （ダイヤモンドの穿孔機 製造業者連合は）ドリル棒を作った |
厚くされた内部 | BW | 1250のm （4100feet） |
| NW | 1000のm （3280feet） | ||
| HW | 660のm （2165feet） | ||
| ワイヤー ラインとの中心の抽出 | BQ | 1400のm （4592feet） | |
| NQ | 1100のm （3608feet） | ||
| HQ | 750のm （2460feet） | ||
（2）水文地質学の井戸の訓練
| ドリル棒のタイプ | ドリル孔Dia。 | 鋭い深さ |
| 60mm （（厚くされた外） 2.36インチ） | 200のmm （7.87インチ） | 800のm （2624フィート） |
| 73mm （（厚くされた外） 2.87インチ） | 350のmm （13.78インチ） | 500のm （1640フィート） |
| 89mm （（厚くされた外） 3.5インチ） | 500のmm （19.69インチ） | 300のm （984フィート） |
（3）基礎山の訓練
89のmm （3.50インチ）の外の厚くされたドリル棒が付いているドリル孔dia。
疎開編隊:1000のmm （39.37インチ）
堅い形成:600のmm （23.62インチ）
鋭い深さ:100つのm （328フィート）
2.鋭い天使:0° ﹣ 360°
3.力エンジン
電気モーターY225S-4 37KW （49.62HP） 1480 r/min
ディーゼル機関Deutz F6L 912 82KW （110HP） 1500 r/min
4.回転子
タイプ:機械的に回る二重オイル シリンダー油圧圧力と与える。
紡錘I.D:93のmm （3.66インチ）
紡錘の速度:
| 力イギリス（r/min）の速度 | 1480 （コア試すいのために） |
| 肯定的な低速（r/min） | 83、152、217、316 |
| 肯定的な高速（r/min） | 254、468、667、970 |
| 否定的な速度（r/min） | 67、206 |
最高。紡錘のトルク:3.2 KN·m （2358のlbf·ft）
紡錘の打撃:600のmm （23.62インチ）
最高。紡錘の持ち上がる力:120 KN （26976のlbf）
最高。紡錘の押し出しなさい:90 KN （20232のlbf）
5.穿孔機の装備の起重機
形態の惑星の伝動装置
ワイヤー ロープdia:17.5 mm （0.69インチ）または18.5 mm （0.73インチ）
ロープ（241839 lb/inch2と同等の170 kg/mm2）のためのドラム容量:
（17.5mmの鋼線ロープ） 110m （360.8フィート）
（18.5mmの鋼線ロープ） 90m （295.2フィート）
Max.Lifting力（単一ロープ）:45 KN （10116のlbf）
ワイヤー ロープの持ち上がる速度
力の英国の速度1000r/min 0.47、0.86 1.22、1.78 m/s （1.54、2.82、4.00、5.84 feet/s）
力の英国の速度1500r/min 0.70;1.29;1.84;2.68 m/s （2.30、4.23、5.90、8.79 feet/s）
力の英国の速度1700r/min 0.805、1.485、2.12、3.08 m/s （2.64、4.87、6.95、10.10 feet/s）
6.クラッチ
形態:乾燥した単一の破片の摩擦クラッチ
7.変速機
形態:変速機を滑らせること（4つの速度は肯定的であり、1つは否定的である）。
8.油ポンプ
形態:単一の歯車ポンプ
変位:32+12のL /min （8.5+3.2米国のガロン/分）
働き圧力:0-8 MPa （0-1160のpsi）
最高。圧力:12 MPa （1740のpsi）
9.穿孔機の装備の水ブレーキ
働く速度（r/min）:700-800
単一ロープのcompensational速度:3-8 m/s （9.84-26.2 feet/s）
単一ロープのcompensational負荷:45 KN （10116のlbf）
10.ドリル フレーム
スキッドのタイプを滑らせる形態（基盤の滑走と）
ドリルの後方の打撃:460のmm （18.11インチ）
11.次元（L×W×H）:3030×1100×1890 mm （119.3×43.3×74.4インチ）
12。ドリルの重量（電源装置なしで）:約2150のkg （4741のlb）
13。最高。抜染性器具の重量:300のkg （662のlb）
サービス
販売のサービス・システムの後の私達のでは、私達は、このシステムに、ISO-9000シリーズに従って意志の強さシステムを技術の日付厳しく確立し、問題解決を解決するためにおよびプロジェクトを維持する予防策はインストール手順、パッキング リスト、製造業者の指示、資格および保証書が付いている新しいOEMプロダクトでですべての予備品使用される提供される。
私達は装置のワーキング・ライフの間最後の順序の確認から「1装置及び1の場合の無限サービスを提供するために、即ち販売サービスの後で始める。
