商品の詳細:
|
モデル: | JKM458 | 石の硬度: | F=6-20 |
---|---|---|---|
タイプ: | 回転式掘削装置 | 使用法: | アンカー訓練、構造 |
鋭い深さ: | 40-200m | 鋭い直径: | 90-250mm |
空気消費: | 11.3-25m3/min | ドリルの管長さ: | 3000mm |
噴口角の範囲: | 0-90° | 回転式速度: | 30-80 R/min |
回転式トルク: | 4000Nm | 力: | 57kw |
重量: | 6500kgs | ドリル棒dia。: | 76mm、89mm、102mm |
登攀能力: | 24° | 供給の打撃: | 3.66m |
サイズ: | 6900×2200×2200mm | DTHのハンマー: | DHD3.5、Ql-40 DHD340 DHD350Q DHD360 |
ハイライト: | クローラーによって取付けられる掘削装置,アンカー掘削装置 |

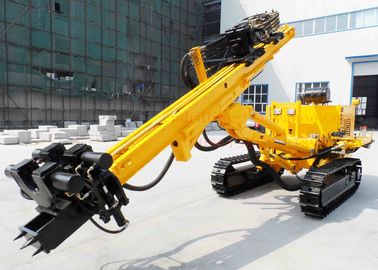

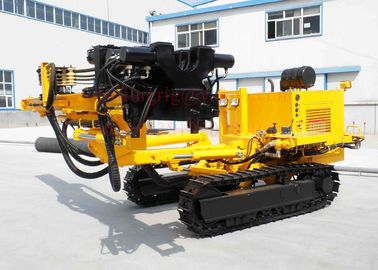

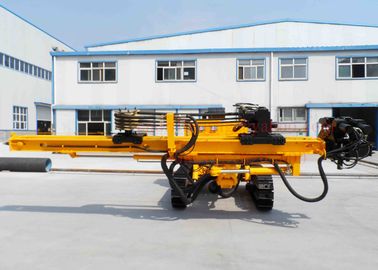

クローラー構造のアンカー掘削装置、150mの鋭い容量の回転式クローラー掘削装置JKM610
利用できるディーゼルengine&electricモーター ドライブ
適用
JKM610クローラー深い穴の掘削装置はいろいろなドリル技術そして方法のために適している、のような:集じん器によるDTHのハンマー・ドリル、地質調査の訓練、非周期の包装、等の穴の訓練の下の液体の乾燥したオーガーのドリル、泥の循環の訓練。ドリルが働いているとき、DTHのハンマーだけが消費する困難な仕事の状態の圧縮空気は、特に、この訓練オペレータ優秀な解決を常に提供できる。主な油圧要素は輸入から完全に選ばれるまたは家によく機械を作る有名なプロダクトに安定した、信頼でき、そして耐久の性能がある。
特徴
1. 掘削装置の大きい回転式トルクは適用、試錐孔の速度より広く、事故の処分の機能のよりよく、鋭い仕事の効率をより高くより速くさせる。
2.上ドライブ力の頭部の出力紡錘の延長メカニズムは訓練用具を効果的に保護する。
3。上ドライブ力の頭部のギアシフトのメカニズムはギアシフトの機敏さ、便利、信頼性、等のstrongpointがある油圧転位方法を採用する。
4。油圧クランプ及びレンチ装置は非常に補助時間を減らし、また作動の仕事の強度を減らす
5。装備は取付けられる機械移動を容易にするクローラーである。
6。油圧要素のほとんどは世界的に有名なブランド プロダクトから高い信頼性および性能の安定性を達成するために選ばれる。
7。それはさまざまで鋭い方法によって、のような使用することができる:非周期の液体の乾燥したオーガーのドリルDTHの空気によって壊れた石区域の管のドリルが付いている砂の土の層DTHのハンマーの空気泥の循環のドリルによって石の層でハンマー・ドリル
8. JKM458クローラー掘削装置に水平なシステム(ドリルの腕)ができる移動掘削装置なしで別の角度および高さのマストを調節ある。それはまたでき深い基礎基礎の訓練を固定するために働く。
9. JKM458掘削装置はドリルの仕事の間にレベルのヘッド固定の仕事高さを拡大するためにあくために装置にグラウトを詰めるジェット機によって取付けることができる。
指定
1 | 石の硬度 | F=6-20 | ||||
2 | 穴径 | mm | 90-254 | |||
3 | 穴の深さ | DTHの訓練 | 150m | |||
4 | 穴の深さ | 重荷の訓練 | 40m | |||
5 | 回転トルク | Nm | 7500 | |||
6 | 回転速度 | rpm | 0-60 | |||
7 | 最高。供給力 | KN | 40 | |||
8 | 最高。持ち上がる力 | KN | 80 | |||
9 | 最高。送り速度 | M/min | 15 | |||
10 | 最高。持ち上がる速度 | M/min | 15 | |||
11 | ブームの最高の振動 | ° | 45°去った/45°権利 | |||
12 | ブームの最高のダンプ | ° | up60 down20 | |||
13 | ガイドの最高の振動 | ° | 30 (L)/91 (R) or91 (L)/30 (R) | |||
14 | ガイドの最高のダンプ | ° | 180 | |||
15 | 供給の打撃 | m | 3 | |||
16 | エンジンのブランド | CUMMINS | ||||
17 | モデル | 4BTA3.9-C100 | ||||
18 | 評価される馬力 | Kw | 74 | |||
19 | 電気システム | 24 | ボルト | |||
20 | シリンダー | 4 | ||||
21 | 力を締め金で止めること | KN | 157 | |||
22 | 棒径を締め金で止めること | mm | 76-219 | |||
23 | ウィンチの持ち上がる力(任意) | T | 1 | |||
24 | 空気消費 | Mの³ /min | 11-25 | |||
25 | 圧縮機のタイプ | 回転式ねじ/動産 | ||||
26 | 圧縮機圧力は要求した | Mpa | 1.2-2.4 | |||
27 | 最高。移動速度 | Km/h | 2 | |||
28 | 登攀能力 | ° | 24 | |||
29 | Grouserの幅 | mm | 324 | |||
30 | 純重量 | kg | 6600 | |||
31 | 出荷の長さ | mm | 7500 | |||
32 | 出荷の幅 | mm | 2300 | |||
33 | 出荷の高さ | mm | 2500 | |||
34 | 最低地上高 | mm | 252 | |||
35 | ガイド延長 | mm | 1200 | |||
36 | 流れの容積 | L /min | 200 | |||
37 | 評価される圧力 | Mpa | 1.6 |
Packing&配達
サービス
販売のサービス・システムの後の私達のでは、私達は、このシステムに、ISO-9000シリーズに従って意志の強さシステムを技術の日付厳しく確立し、問題解決を解決するためにおよびプロジェクトを維持する予防策はインストール手順、パッキング リスト、製造業者の指示、資格および保証書が付いている新しいOEMプロダクトでですべての予備品使用される提供される
