| ブランド名: | JCDRILL |
| モデル番号: | JKY150 |
| MOQ: | 1 |
| 支払条件: | L / C、T / T |
| 供給能力: | 500 SET/Year |

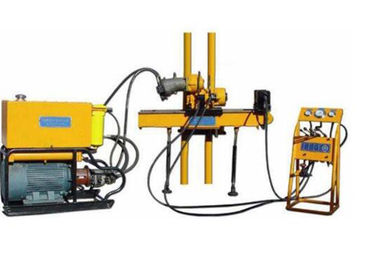

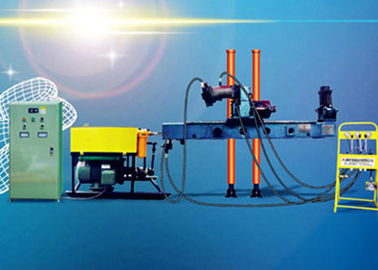

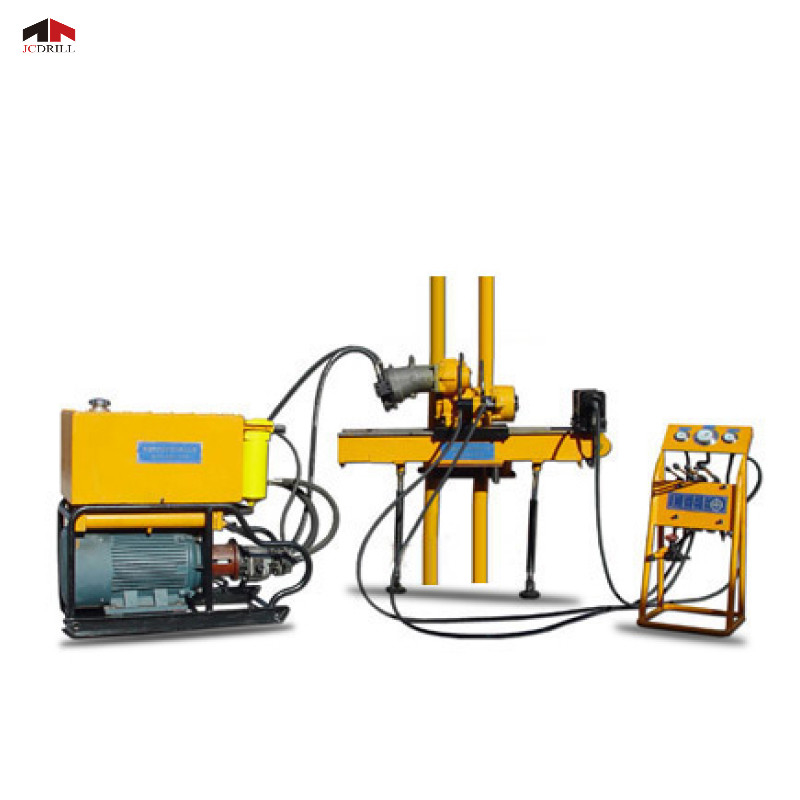

150M フル 水力コア 掘削機 トンネルプロジェクト用電動モーター
適用する
トンネルコア掘削リグは,特定のポンプとともに,トンネル掘削機器の主な構成要素である.ポンプは,地面上で使用されるものと同じである.しかし,トンネルコア掘削リグに特別な要求がある主機,制御プラットフォーム,パワーユニット,オイルタンク4つの部品で構成されています.
トンネル・コア・ドリリング・リグが動作するには 穴を掘らなければなりません 大きさは異なります掘削装置自体もトンネルを横切ることができます.
特徴
1構造は別物であり,大きさは小さく,重量は軽く,動きは柔軟で操作は便利です.
2操作システムを通して爆発防止電動モーターで駆動され,その後,水力ポンプは,ドリルヘッドを回転させるため水力モーターを強制し,同時に,ドリルヘッドの動きは,オイルシリンダーとチェーンダブルスピードメカニズムによって実現されます.
3液圧チャックは,鎖と電源オフ保護の機能を満たすことができます.
4マストのスライディングと拡張と引き戻し機能は,マストの底が地面またはプラットフォームに触れるように便利なものになり,ドリルリグはより安定します.
5振動する腕とマストは,多角掘削の要求を満たすラフリング運動を行うことができます.
6スピンドルの回転速度範囲は広く,トルクも大きい.
仕様
| モデル | ユニット | JKY150 | JKY200 | JKY300 |
| 深さの容量 | m | 150 | 200 | 300 |
| 棒直径 | mm | 33/43 | 33/43 | 33/43 |
| 穴の直径 | mm | 37から47まで | 37から47まで | 37から47まで |
| 穴の角度範囲 | ° | 0-360 | 0-360 | 0-360 |
| 出力回転速度 | Rpm | 500~1700 | 500~1700 | 720~1800年 |
| 出力トルク | Nm | 72~275 | 80〜280 | 90〜320 |
| フードストローク | mm | 500 | 850 | 900 |
| 全容量 | KN 関連品 | 30 | 40 | 60 |
| モーターモデル オイルポンプ | MN2-180M-4 | MN2-180M-4 | MN2-225S-4 | |
| モーターパワー | V/Kw | 380/18. これは何ですか?5 | 380/18. これは何ですか?5 | 380/37 |
| モーターモデル-泥ポンプ | MN2-132S-4 | MN2-132S-4 | MN2-132S-4 | |
| 水力モーター | L6V55 | L6V55 | L6V80 | |
| 水力ポンプ | CBF-F 50-10 | CBF-F 50-10 | CBF-F 80-10 | |
| オイルタンク | 80L | 80L | 150L | |
| 泥ポンプモデル | DA-120 | DA-120 | BWJ-80 | |
| 泥ポンプ流量 | L/min | 120 | 120 | 80 |
| 泥ポンプ 圧力 | MPa | 3 | 3 | 3 |
| 重力マスト | 体重 | 160 | 260 | 380 |
| 寸法マスト | mm | 1700*400*300 | 1600*400*300 | 1600*400*300 |
| 体重操作パネル | 体重 | 58 | 60 | 60 |
| サイズ操作パネル | mm | 610*1050*530 | 610*1050*530 | 610*1050*530 |
| 重力発電所 | 体重 | 275 | 280 | 450 |
| ディメンス・パワー・ステーション | mm | 1330*900*450 | 1330*900*450 | 1340*1010*560 |
