商品の詳細:
|
タイプ: | コア試すいの装備 | ディルの深さ容量: | 1000M (BQ) |
---|---|---|---|
穴径: | BQ、NQ、HQ、PQ | ドリルの角度: | 45°-90° |
最高の回転Toque: | 3700N.m | 適用: | 鉱山 |
エンジン: | Cummins 6CTA8.3-C180 | 容量を引っ張りなさい: | 30KN |
総重量: | 9300kg | エンジン力: | 145kw |
サイズ: | 5100×2200×2650mm | ||
ハイライト: | コア試すい機械,油圧コア試すい機械 |

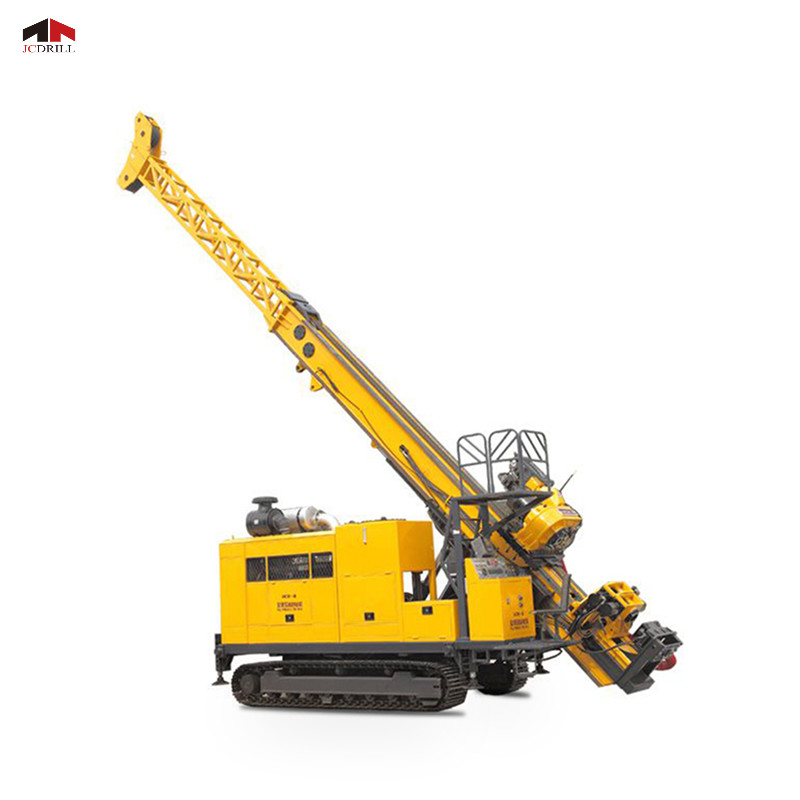

クローラー スキッドおよびトレーラーに取付けられる完全な油圧ダイヤモンドの穿孔機の装備
適用
完全な油圧および回転子のJCD1000油圧コア試すいの装備は芯を取るワイヤーラインの技術をであるずっと世界の開発された郡で探鉱する固体鉱物沈澱物のための支配的なタイプ装備採用した。それはまた訓練技術の成長の方向であり、China.Thisのタイプの油圧地質掘削装置のあく装置は輸入されたプロダクトを代わりにすることができる。
特徴
それは地質学、冶金学、石炭、石油、天燃ガス、地下水および他の企業の調査そして探鉱に適用できる。JCD1000油圧コア試すいの装備はポンプを運転する直巻電動機が装備されている。回転子の与え、持ち上がることは直接3.5m (11.5フィート)の打撃と、押すシリンダーの構造で運転される。紡錘の回転は単一エンジンによって運転される。それに速度の範囲の4つの機械転位があり、速度は尖塔と変わる水力で調節できる。油圧地質掘削装置は構造で簡単である。それは移動のために軽く、容易である;マストに滑走および感動させる地面の機能がある;紡錘は水圧シリンダによって持ち上がり、下がった;それは輸送および再配置のために折ることができる。紡錘の穴は大口径にある。
指定
JCD1000油圧コア試すいの装備のディーゼル機関 | モデル | Cummins 6BTA5.9-C180 (充満水は冷却し、ターボチャージ) |
変位 | 5.9L (1.56米国のガロン) | |
力 | 132Kw (180HP) | |
評価されるRPM (出荷時設定) | 2200rpm | |
油圧地質掘削装置のあく容量 | BQの油圧コア試すいの装備 | 1000m (3280feet) |
NQの油圧コア試すいの装備 | 700m (2296フィート) | |
HQの地質掘削装置 | 500m (1640フィート) | |
PQの油圧地質掘削装置 | 300m (984フィート) | |
回転モーター | 油圧モーター可変的なメーカー:SAUER-DANFOSS | |
RPM | 4つの転位の尖塔は0-1100のRPMを変える | |
比率 | 第1 14.422:1第2の8.171:1第3の4.519:1第4の2.652:1 | |
ドリルの頭部JCD1000の油圧穿孔機の装備 | ヘッド オープナ | ピボット様式、マニュアルは作動した |
油圧チャック(PQ) | 水力で、締め金で止めるディスクばね開けられて普通Cはタイプ軸222 400 Nの収容力を閉めた | |
最高。油圧地質掘削装置にトルクを与えなさい | 3700 N·m (2727のlbf·ft) | |
把握直径 | 121のmm (4.76インチ) | |
最高。紡錘の持ち上がる容量 | 150 kN (33720のlbf) | |
最高。供給力油圧コア試すいの装備 | 60 kN (13480のlbf) | |
油圧ポンプ回転子の運転のための軸ピストン可変的な変位のTriplexポンプ、ウィンチの泥ポンプ及び水平になるジャッキ。システムを感じていて負荷が。 | メーカー:DANFOSS第1ポンプ:31.5MPa第2ポンプの148LPM:28MPa第3ポンプの120LPM:16MPaの50のLPM | |
容量JCD1000の油圧コア試すいの装備 | 310のL (82の米国のガロン) | |
高く上げる力(単一ワイヤー)を | 57kN (12814のlbf) (裸ドラム) | |
高く上げる速度(単一ワイヤー)を | 38-70m/min (裸ドラム) | |
起重機の油圧地質掘削装置 | 鋼線の直径 | 18のmm (0.71インチ) |
鋼線の長さ | 50のm (164フィート) | |
高く上げる力(単一ワイヤー)を | 1200のKg (2646のlb) (裸ドラム) | |
高く上げる速度(単一ワイヤー)を | 60-90m/min (裸ドラム) | |
鋼線の直径 | 5.3 mm (0.2インチ) | |
鋼線の長さ | 1000のm (3280フィート) | |
マストの高さ | 9.6 m (31.49フィート) | |
角度を調節するマスト | 0°-90° | |
あく角度 | 90ºverticalに横の45º | |
供給の引き | 15000kg (33075のlb) | |
マスト | 供給推圧 | 6000kg (13230のlb) |
棒の引き | 3mか6m (9.84feetか19.68feet) | |
供給の打撃 | 3500のmm (137.80インチ) | |
滑りの打撃 | 600のmm (23.62インチ) | |
タイプ | 交換ポンプTriplexプランジャー | |
泥ポンプ | モデル | BW160/10 |
打撃 | 70mm (2.76インチ) | |
排出圧力 | 2.5、4.0、6.5、10.0 Mpa (363、580、943、1450のpsi) | |
規模を締め金で止めること | 穴Ф154mm (6.06インチ)を通した55.5-110 mm (2.19-4.33インチ) | |
重量(プラットホームのタイプ) | 9300のKg (20506のlb) | |
他 | 次元(L×W×H) | 5100×2200×2650mm (200×86.6×104.3インチ) |
輸送の方法 | クローラー |
ショー
サービス
販売のサービス・システムの後の私達のでは、私達は、このシステムに、ISO-9000シリーズに従って意志の強さシステムを技術の日付厳しく確立し、問題解決を解決するためにおよびプロジェクトを維持する予防策はインストール手順、パッキング リスト、製造業者の指示、資格および保証書が付いている新しいOEMプロダクトでですべての予備品使用される提供される。
私達は装置のワーキング・ライフの間最後の順序の確認から「1装置及び1の場合の無限サービスを提供するために、即ち販売サービスの後で始める。
